| ชื่อแบรนด์: | VIIP |
| เลขรุ่น: | VIP2-1B-50 |
| ขั้นต่ำ: | 100 ชิ้น |
| ราคา: | ต่อรองได้ |
| รายละเอียดการบรรจุ: | 33*33*18 |
| เงื่อนไขการจ่ายเงิน: | T/T, Western Union |

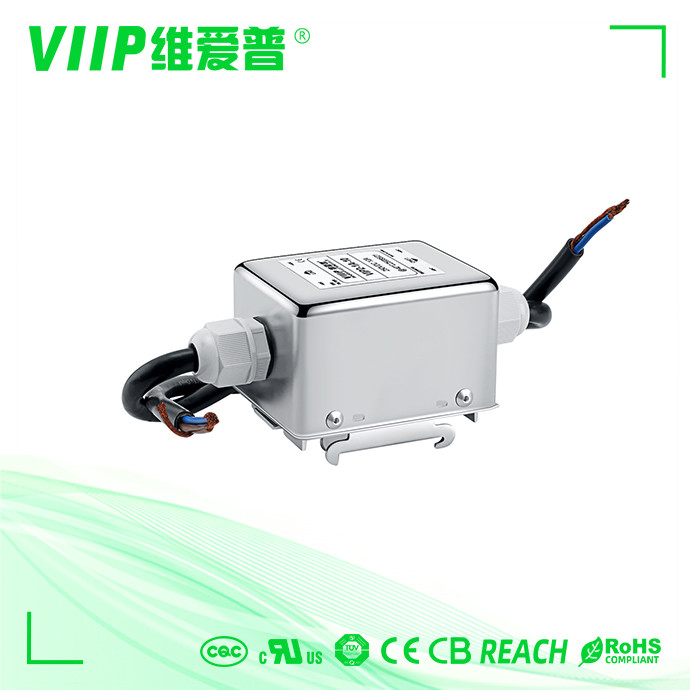

สวิตช์แหล่งจ่ายไฟ สายไฟ DC ตัวกรองสัญญาณรบกวน emi filter 50A
รายละเอียดโดยย่อ:
| หมายเลขรุ่น | VIP2-1B-50 |
| สถานที่กำเนิด | จีน |
| ถ่ายโอนฟังก์ชัน | โลว์พาส |
| ทดสอบแรงดันไฟฟ้า | กระแสตรง |
| กรณี | กล่องโลหะ |
| แอปพลิเคชัน | สลับแหล่งจ่ายไฟ แลกเปลี่ยน SPC และอุปกรณ์ไฟฟ้ากระแสตรงอื่น ๆ |
คำอธิบาย
ตัวกรอง DC เอนกประสงค์พร้อมประสิทธิภาพการลดทอนที่ดีที่ช่วงความถี่ 150Khz-30Mhz
หมายเลขชิ้นส่วน: VIP2-1B-50
ลักษณะเฉพาะ:
(1) อัตราแรงดันไฟฟ้า............................................. 0-380VDC
(2) อันดับปัจจุบัน: ...........................................
ที่ 380VDC .....50A RMS สูงสุด
(3) ความถี่ในการทำงาน: 0-400Hz
(4) คะแนน HIPOT (หนึ่งนาที)
สายต่อกราวด์ 2250 VDC
ข.ไลน์ทูไลน์.......500VDC
(5) IR:100M โอห์มที่ 500VDC อินพุตหรือเอาต์พุตใด ๆ ไปยังกราวด์
(6) ช่วงอุณหภูมิ: -25"C -+85"C
ข้อมูลจำเพาะ:
| หมายเลขชิ้นส่วน | จัดอันดับปัจจุบัน [A] | มิติทางกายภาพ | แผนผังไฟฟ้า | เทอร์มินัล | น้ำหนัก [กรัม] | ||
| VIP2-2A-01 | 1A | รูปที่ 1 | รูปที่ 1 | - - - | - - - | 0 | 95 |
| VIP2-2A-03 | 3A | รูปที่ 1 | รูปที่ 1 | - - - | - - - | 0 | 95 |
| VIP2-2A-06 | 6A | รูปที่ 1/รูปที่ 2 | รูปที่ 1 | - - - | 0 | 0 | 95/175 |
| VIP2-2A-10 | 10A | รูปที่ 2 | รูปที่ 1 | - - - | 0 | - - - | 175 |
| VIP2-2B-20 | 20A | รูปที่ 3 | รูปที่ 2 | ม.4 | - - - | - - - | 320 |
| VIP2-2B-30 | 30 | รูปที่ 3 | รูปที่ 2 | ม.6 | - - - | - - - | 320 |
| VIP2-2B-50 | 50 | รูปที่ 4 | รูปที่ 2 | ม.6 | - - - | - - - | 1400 |
| VIP2-2B-100 | 100A | รูปที่ 4 | รูปที่ 2 | ม.8 | - - - | - - - | 2543 |
เทอร์มินัล:
| พิกัดแรงดันไฟฟ้า | 0-250VDC | จัดอันดับปัจจุบัน:IR | 0.5A-300A | ||
| ทดสอบแรงดันไฟฟ้า | กระแสตรง | หมวดหมู่ภูมิอากาศ | 25/085/21 (-25°C/+85°C การทดสอบความร้อนชื้นเป็นเวลา 21 วัน ) |
||
แผนผังไฟฟ้า
มิติทางกล (หน่วย: มม.)
| ก | ข | ค | ง | อี | ฉ | ช | ชม | ฉัน | เจ | เค | แอล | ม | เอ็น | ถาม | |
| 1A | 51 | 33 | 29 | 70 | -- | 351 | 60 | -- | Φ4.5 | -- | 20 | 9 | 19 | -- | -- |
| 3A | 51 | 33 | 29 | 70 | -- | 351 | 60 | -- | Φ4.5 | -- | 20 | 9 | 19 | -- | -- |
| 51 | 33 | 29 | 70 | -- | 351 | 60 | -- | Φ4.5 | -- | 20 | 9 | 19 | -- | -- | |
| 6A | |||||||||||||||
| 51 | 51 | 29 | 73 | 73 | 63 | Φ4.5 | -- | 25 | 10 | 22 | 15.5 | 6 3*0 8 | |||
| 10A | 51 | 51 | 29 | 73 | -- | 73 | 63 | -- | Φ4.5 | -- | 25 | 10 | 22 | 15.5 | |
| 20A | 73 | 56 | 45 | 97 | -- | 105 | 87 | -- | Φ4.8 | -- | 24 | 28.5 | 12 | 3.3 | ม.4 |
| 30A | 73 | 56 | 45 | 97 | -- | 114 | 87 | -- | Φ4.8 | -- | 24 | 28.5 | 12 | 3.6 | ม.6 |
| 50A | 150 | 105 | 60 | -- | 135 | 190 | 90 | 120 | Φ4.0 | 6 | 50 | 35 | 15 | 3.1 | ม.6 |
| 100A | 200 | 127 | 80 | -- | 170 | 264 | 116 | 150 | Φ6.0 | 9 | 70 | 50 | 30 | 9 | ม.8 |
| ความอดทน | 土1 | 土1 | 土1 | 士1 | 土1 | 土1 | ±1 | 土0 5 | 士1 | ±1 | 土 0 5 | 土0 5 | 士0 5 | 士0 5 |
การใช้งาน:
สลับแหล่งจ่ายไฟ แลกเปลี่ยน SPC และอุปกรณ์ไฟฟ้ากระแสตรงอื่น ๆ
|
