| ชื่อแบรนด์: | VIIP WeiAiPu |
| เลขรุ่น: | VIP4-2B-20 |
| ขั้นต่ำ: | 1 ตัว |
| ราคา: | ต่อรองได้ |
| รายละเอียดการบรรจุ: | 33*33*18 |
| เงื่อนไขการจ่ายเงิน: | T/T |

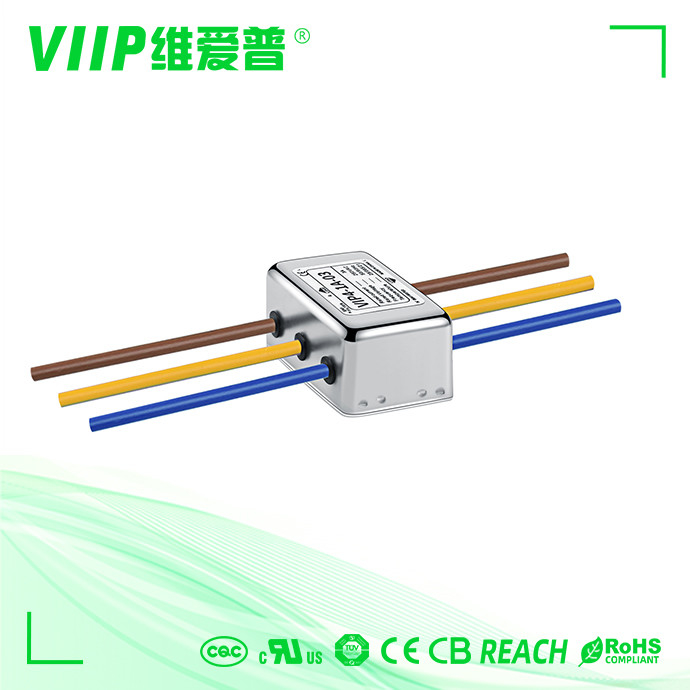

| รายการ | ตัวกรอง EMI ของสายไฟ |
| แบบอย่าง | VIP4-1B-20 |
| ถ่ายโอนฟังก์ชัน | โลว์พาส |
| ประเภทแพ็คเกจ | พื้นผิวติด |
| ความถี่ศูนย์ที่กำหนด | 150K-30MHZ |
| การสูญเสียการแทรก | 60~90dB |
| อิมพีแดนซ์อินพุต | 50โอห์ม |
| พิกัดแรงดันไฟฟ้า | 110V/250V |
| จัดอันดับปัจจุบัน | 0.5~300A |
| อุณหภูมิสิ่งแวดล้อม | 40°ซ |
| ช่วงอุณหภูมิ | -25℃~+85℃ |
| ความถี่ในการทำงาน | 50/60เฮิร์ต |
| สายต่อสาย | 1450VDC |
| เส้นลงกราวด์ | 2250VDC |
| กระแสไฟรั่วสูงสุด | 0.4mA/115V,60Hz;0.8mA/250V, 50Hz |
| ขั้นต่ำ | เจรจา |
| ราคา | เจรจา |
| เวลานำ | 15~20 วันทำการ |
EMC อีเอ็มไอฟิลเตอร์คุณสมบัติ:
--ออกแบบการกรองขั้นสูง 2 ระดับเพื่อป้องกันแหล่งจ่ายไฟที่อาจรบกวนอุปกรณ์
--ตัวเลือกเทอร์มินัลต่างๆ ให้คุณเลือก
-- มีชิ้นส่วนและชุดค่าผสมที่หลากหลายเพื่อตอบสนองการทดสอบ EMC ของลูกค้าที่แตกต่างกัน
- ผลิตภัณฑ์ที่กำหนดเองตามความต้องการของลูกค้า
EMC อีเอ็มไอฟิลเตอร์ข้อมูลจำเพาะ:
| หมายเลขชิ้นส่วน | จัดอันดับปัจจุบัน [A] | 250VAC/50Hz @ 20C กระแสไฟรั่ว [mA] |
มิติทางกายภาพ | แผนผังไฟฟ้า | เทอร์มินัล | น้ำหนัก [กรัม] | ||
| สกรู | ขั้วต่อเทอร์มินัล | วโกรธ | ||||||
| VIP4-2A-01 | 1A | <0.5mA | รูปที่ 2 | รูปที่ 1 | - - - | - - - | 0 | 95 |
| VIP4-2A-03 | 3A | <0.5mA | รูปที่ 2 | รูปที่ 1 | - - - | - - - | 0 | 95 |
| VIP4-2A-06 | 6A | <0.5mA | รูปที่ 2 | รูปที่ 1 | - - - | - - - | 0 | 95 |
| VIP4-2A-10 | 10A | <1.0mA | รูปที่ 4 | รูปที่ 1 | - - - | 0 | - - - | 170 |
| VIP4-2B-06 | 6A | <1.0mA | รูปที่ 4 | รูปที่2 | ม.4 | 0 | - - - | 170 |
| VIP4-2B-10 | 10A | <1.0mA | รูปที่ 4 | รูปที่2 | ม.4 | 0 | - - - | 170 |
| VIP4-2B-20 | 20A | <1.0mA | รูปที่ 4 | รูปที่2 | ม.4 | 0 | - - - | 321 |
| VIP4-2B -50 | 50A | <2.0mA | รูปที่ 5 | รูปที่ 2 | ม.6 | - - - | - - - | 1400 |
| VIP4-2B-100 | 100A | <2.0mA | รูปที่ 5 | รูปที่ 2 | ม.6 | - - - | - - - | 2543 |
| VIP4-2B-200 | 200A | <2.0mA | รูปที่ 5 | รูปที่ 2 | ม.8 | - - - | - - - | 3000 |
| VIP4-2C-01 | 1A | <0.5mA | รูปที่ 1 | รูปที่ 3 | เอ็ม 10 | - - - | 0 | 65 |
| VIP4-2C-03 | 3A | <0.5mA | รูปที่2 | รูปที่ 3 | เอ็ม 10 | - - - | 0 | 95 |
| VIP4-2C-06 | 6A | <1.0mA | รูปที่ 4 | รูปที่ 3 | ม.4 | 0 | - - - | 175 |
| VIP4-2C-10 | 10A | <1.0mA | รูปที่ 4 | รูปที่ 3 | ม.4 | 0 | - - - | 175 |
| VIP4-2C-20 | 20A | <1.0mA | รูปที่ 5 | รูปที่ 3 | ม.4 | - - - | - - - | 600 |
| VIP4-2C-50 | 50A | <2.0mA | รูปที่ 5 | รูปที่ 3 | ม.6 | - - - | - - - | 1600 |
|
|
