| ชื่อแบรนด์: | VIIP |
| เลขรุ่น: | VIP4-1B-30 |
| ขั้นต่ำ: | ต่อรองได้ |
| ราคา: | ต่อรองได้ |
| รายละเอียดการบรรจุ: | 33*33*18 |
| เงื่อนไขการจ่ายเงิน: | T/T, Western Union |
| สถานที่กำเนิด | จีน |
| หมายเลขรุ่น | VIP4-1B-30 |
| อิมพีแดนซ์อินพุต | 50โอห์ม |
| ฉันการสูญเสียการยืนยัน | 30-100dB |
| ไลน์ทูไลน์ | 1760VDC |
| ความถี่ศูนย์ที่กำหนด | 150KHZ~30MHZ |
| ใบรับรอง | ISO9001 CE ROHS cUL TUV |
| ความถี่ในการทำงาน | 50/60เฮิร์ต |
| ช่วงอุณหภูมิ | 25/085/21 |

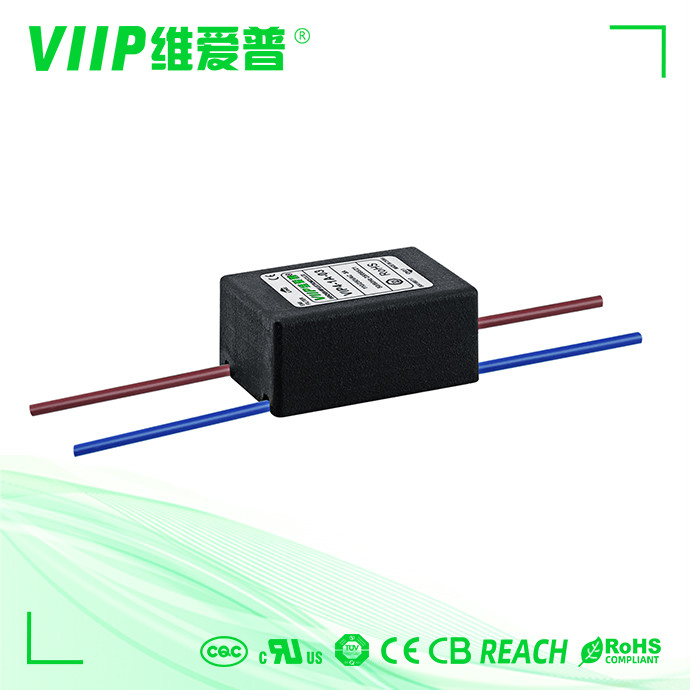

ตัวกรองโหมดทั่วไปขั้นตอนเดียวพร้อมเอฟเฟกต์ที่ยอดเยี่ยมตัวกรอง AC เอนกประสงค์พร้อมประสิทธิภาพการลดทอนที่ดีที่ช่วงความถี่ 150khz-30Mhz
ตารางของตัวกรอง emi เฟสเดียว:
| หมายเลขชิ้นส่วน | จัดอันดับปัจจุบัน [A] | 250VAC/50Hz @ 20C กระแสไฟรั่ว [mA] |
มิติทางกายภาพ | แผนผังไฟฟ้า | เทอร์มินัล | น้ำหนัก [กรัม] | ||
| สกรู | ขั้วต่อเทอร์มินัล | สายไฟ | ||||||
| VIP4-1A-01 | 1A | <0.5mA | รูปที่ 1 | รูปที่ 1 | - - - | - - - | 0 | 65 |
| VIP4-1A-03 | 3A | <0.5mA | รูปที่ 1 | รูปที่ 1 | - - - | - - - | 0 | 65 |
| VIP4-1A-06 | 6A | <0.5mA | รูปที่ 1 | รูปที่ 1 | - - - | - - - | 0 | 65 |
| VIP4-1A-10 | 10A | <0.5mA | รูปที่ 2 | รูปที่ 1 | - - - | 0 | - - - | 75 |
| VIP4-1B-06 | 6A | <1.0mA | รูปที่ 3/รูปที่ 4 | รูปที่ 2 | ม.4 | 0 | - - - | 140 |
| VIP4-1B-10 | 10A | <1.0mA | รูปที่ 3/รูปที่ 4 | รูปที่ 2 | ม.4 | 0 | - - - | 170 |
| VIP4-1B-20 | 20A | <1.0mA | รูปที่ 3/รูปที่ 4 | รูปที่ 2 | ม.4 | 0 | - - - | 170 |
| VIP4-1B-30 | 30A | <1.0mA | รูปที่ 5 | รูปที่ 2 | ม.6 | - - - | - - - | 320 |
| VIP4-1B-50 | 50A | <2.0mA | รูปที่ 5 | รูปที่ 2 | ม.6 | - - - | - - - | 600 |
| VIP4-1B-100 | 100A | <2.0mA | รูปที่ 5 | รูปที่ 2 | ม.8 | - - - | - - - | 1380 |
| VIP4-1B-150 | 150A | <2.0mA | รูปที่ 5 | รูปที่ 2 | เอ็ม 10 | - - - | - - - | 1900 |
| VIP4-1B-200 | 200A | <2.0mA | รูปที่ 5 | รูปที่ 2 | เอ็ม 10 | - - - | - - - | 1900 |
แผนผังไฟฟ้า:
| ก | ข | ค | ง | อี | ฉ | ช | ชม | เค | แอล | ม | เอ็น | หน้า | ถาม | |||
| VIP4-1B | 51 | 51 | 29 | 73 | --- | 73 | 63 | --- | Φ4.5 | 25 | 10 | 22 | --- | 15.5 | 6.3*0.8 | |
| 6A | --- | |||||||||||||||
| 51 | 51 | 29 | 86 | --- | 86 | 63 | --- | Φ4.5 | 25 | 10 | 9 | 3.4 | 15.5 | ม.4 | ||
| --- | ||||||||||||||||
| 51 | 51 | 29 | 73 | --- | 73 | 63 | --- | Φ4.5 | 25 | 10 | 22 | --- | 15.5 | 6.3*0.8 | ||
| 10A | --- | |||||||||||||||
| 51 | 51 | 29 | 86 | --- | 86 | 63 | --- | Φ4.5 | 25 | 10 | 22 | 3.4 | 15.5 | ม.4 | ||
| --- | ||||||||||||||||
| 51 | 51 | 29 | 73 | --- | 73 | 63 | --- | Φ4.5 | 25 | 10 | 22 | --- | 15.5 | 6.3*0.8 | ||
| 20A | ||||||||||||||||
| 51 | 51 | 29 | 84 | --- | 84 | 63 | --- | Φ4.5 | 25 | 20 | 8.5 | 2.5 | --- | ม.4 | ||
| 30A | 63 | 51 | 38 | 85 | --- | 104 | 75 | --- | Φ5.0 | 25 | 25 | 9 | 3.8 | --- | ม.6 | |
| 50A | 96 | 80 | 42 | --- | 105 | 137 | 50 | 95 | Φ4.0 | 6 | 42 | 20 | 20 | 3.4 | ม.6 | |
| 100A | 120 | 100 | 50 | 130 | 184 | 80 | 115 | Φ4.0 | 6 | 66 | 28 | 10 | 9 | ม.8 | ||
| 150A | 150 | 105 | 60 | 135 | 214 | 90 | 120 | Φ4.0 | 6 | 50 | 35 | 15 | 4.8 | เอ็ม 10 | ||
| 200A | 150 | 105 | 60 | 135 | 213 | 90 | 120 | Φ4.0 | 6 | 50 | 35 | 15 | 4.4 | เอ็ม 10 | ||
| ความคลาดเคลื่อน | ±1 | ±1 | 土1 | 土1 | ±1 | ±1 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | ||
การใช้งาน:
1. อุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์
2. อุปกรณ์การแพทย์
3. อุปกรณ์ดาต้าคอม
4. อุปกรณ์สำนักงานอัตโนมัติ
|
