| ชื่อแบรนด์: | VIIP WeiAiPu |
| เลขรุ่น: | VIP3-32B-50 |
| ขั้นต่ำ: | 1 ตัว |
| ราคา: | ต่อรองได้ |
| รายละเอียดการบรรจุ: | 33*33*18 |
| เงื่อนไขการจ่ายเงิน: | T/T |

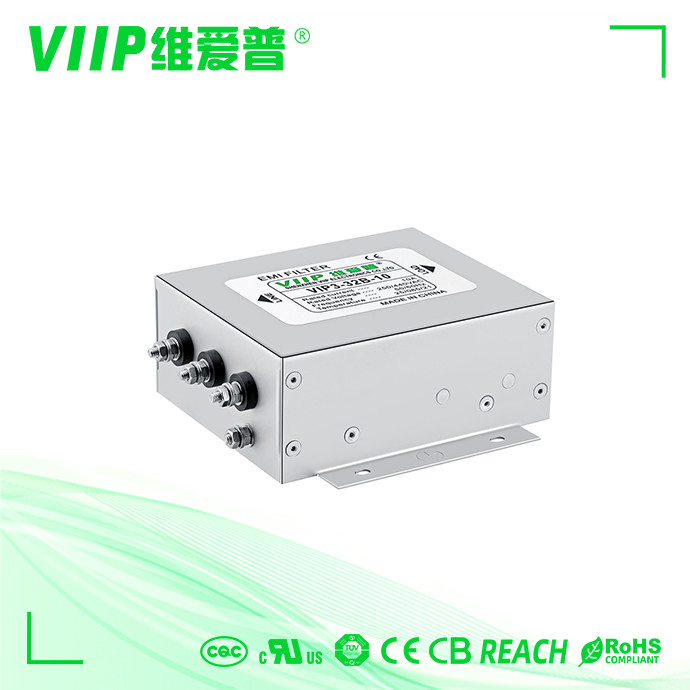

50A ตัวกรอง EMI 3 เฟสตัวกรองสามเฟสสำหรับระบบการจัดการพลังงาน
คำอธิบาย:
1, จัดอันดับกระแสจาก 0.5 ถึง 2000A
2, ประสิทธิภาพการลดทอนสูงถึง 30 MHz
3, ระดับแรงดันไฟฟ้า 440VAC สำหรับการยอมรับทั่วโลก
4 การอนุมัติ: CE, ROHS
5, 520V AC, 690V AC สามารถเลือกได้
ข้อมูลจำเพาะ:
| สิ่งของ | ตัวกรองอีเอ็มไอ 3 เฟส |
| แบบอย่าง | ฟิลเตอร์ EMI 3 เฟส - VIP3 Series |
| ต้นฉบับของประเทศ | จีน |
| ประเภทแพ็คเกจ | ติดบนพื้นผิว |
| ความถี่ในการทำงานที่กำหนด | 150K-30MHZ |
| การสูญเสียการแทรก | 60~90dB |
| อิมพีแดนซ์อินพุต | 50Ω |
| จัดอันดับแรงดันไฟฟ้า | 380V/440V |
| หมุนเวียน | 50A |
| อุณหภูมิในการทำงาน | 40°C |
| หมวดหมู่ภูมิอากาศ | 25 / 085 / 21 |
| ความถี่ในการทำงาน | 50/60HZ |
| ไลน์ทูไลน์ | 2250VDC |
| สายสู่กราวด์ | 2700VDC |
| 110VAC/60HZ 1.4mA | |
| ขั้นต่ำ | 5 ชิ้น |
| ท่าเรือ | เซินเจิ้น |
| เวลานำ | 3~15 วันสำหรับ Low Pass EMI Filter |
ข้อมูลจำเพาะ:
คุณสมบัติ:
การใช้งานทั่วไป:
แผนผังไฟฟ้า:
ตาราง:
| หมายเลขชิ้นส่วน | จัดอันดับปัจจุบัน [A] | 250VAC/50Hz@20C กระแสไฟรั่ว [mA] |
ขนาดทางกายภาพ | แผนผังไฟฟ้า | เทอร์มินัล | น้ำหนัก [g] |
| VIP3-32B-10 | 10A | <4 โอม | รูปที่ 2 | รูปที่1 | M4 | 1400 |
| VIP3-32B-20 | 20A | <4 โอม | รูปที่ 2 | รูปที่1 | M4 | 1400 |
| VIP3-32B-50 | 50A | <60mA | รูปที่ 2 | รูปที่ 1 | M6 | 1600 |
| VIP3-32B-100 | 100A | <60mA | รูปที่ 2 | รูปที่1 | นางสาว | 3700 |
| VIP3-32B-150 | 150A | <60mA | รูปที่ 2 | รูปที่1 | M10 | 7000 |
| VIP3-32B-200 | 200A | <60mA | รูปที่ 2 | รูปที่1 | M10 | 7000 |
| VIP3-32C-06 | 6A | <4 โอม | รูปที่ 2 | รูปที่ 2 | M4 | 650 |
| VIP3-32C-10 | 10A | <4 โอม | รูปที่1 | รูปที่ 2 | M4 | 650 |
| VIP3-32C-20 | 20A | <10 โอม | รูปที่1 | รูปที่ 2 | M4 | 1400 |
| VIP3-32C-50 | 50A | <15 ออมม่า | รูปที่ 2 | รูปที่ 2 | M6 | 3200 |
ขนาดเครื่องกล (มม.):
| อา | บี | ค | อี | F | จี | ชม | เจ | K | หลี่ | เอ็ม | นู๋ | พี | คิว | |||
| VIP3-32B | 10A | 120 | 100 | 50 | 130 | 153 | 60 | 115 | Φ4 0 | 6 | 50 | 28 | 10 | 39 | 25 | M4 |
| 20A | 120 | 100 | 50 | 130 | 151 | 60 | 115 | Φ4 0 | 6 | 50 | 28 | 10 | 3 | 25 | M4 | |
| SOA | 150 | 105 | 60 | 135 | 190 | 90 | 120 | Φ4 0 | 6 | 50 | 35 | 15 | 31 | 52 5 | M6 | |
| 100A | 200 | 127 | 80 | 170 | 269 | 116 | 150 | Φ60 | 9 | 70 | 50 | 20 | 9 | 46 | MB | |
| 150A | 260 | 170 | 100 | 220 | 324 | 172 | 196 | Φ80 | 12 | 90 | 65 | 30 | 46 | 63 | M10 | |
| 200A | 260 | 170 | 100 | 220 | 323 | 172 | 196 | Φ80 | 12 | 90 | 65 | 30 | 42 | 63 | M10 | |
| VIP3-32C | 6A | 96 | 80 | 42 | 105 | 131 | 50 | 95 | Φ4 0 | 6 | 42 | 26 | 9 | 32 | 29 5 | M4 |
| 10A | 96 | 80 | 42 | 105 | 130 | 50 | 95 | Φ4 0 | 6 | 42 | 26 | 9 | 42 | 29 5 | M4 | |
| 20A | 120 | 100 | 50 | 130 | 151 | 60 | 115 | Φ4 0 | 6 | 50 | 28 | 10 | 3 | 25 | M4 | |
| SOA | 200 | 127 | 80 | 170 | 240 | 116 | 150 | Φ60 | 9 | 70 | 50 | 20 | 31 | 46 | M6 | |
| ความคลาดเคลื่อน | ±1 | ±1 | 土1 | ±1 | ±1 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | ||
|
