ตัวกรองอีเอ็มไอ 3 เฟส
>

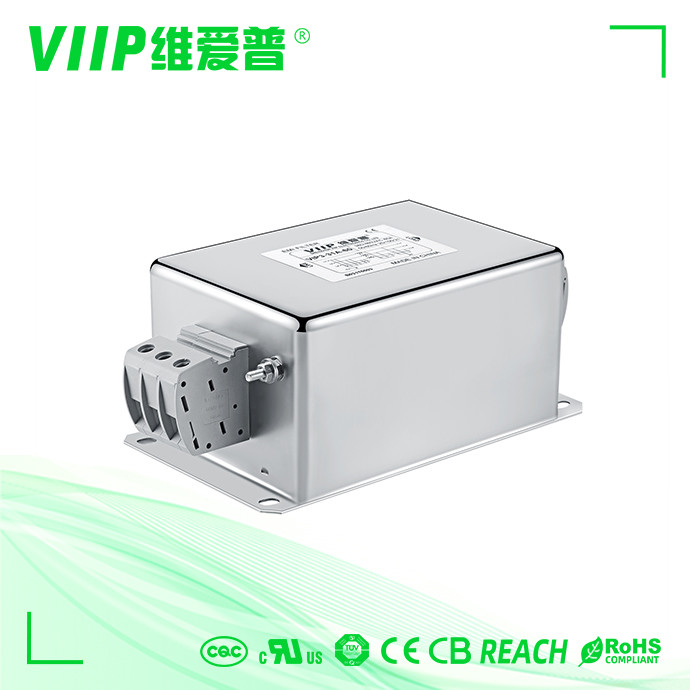

20A TUV CE อนุมัติตัวกรอง EMI 3 เฟสสำหรับระบบการจัดการพลังงาน

20A TUV CE อนุมัติตัวกรอง EMI 3 เฟสสำหรับระบบการจัดการพลังงาน

ชื่อแบรนด์: VIIP WeiAiPu
เลขรุ่น: VIP3-32C-20
ขั้นต่ำ: 1 ตัว
ราคา: ต่อรองได้
รายละเอียดการบรรจุ: 33*33*18
เงื่อนไขการจ่ายเงิน: T/T
ข้อมูลรายละเอียด
สถานที่กำเนิด:
จีน
ได้รับการรับรอง:
CE TUV UL CQC
ฟังก์ชั่นการถ่ายโอน:
วัตถุประสงค์ทั่วไป
จัดอันดับแรงดันไฟฟ้า:
110/250VAC
จัดอันดับปัจจุบัน:
20A
แอปพลิเคชัน:
ระบบจัดการพลังงาน
กรณี:
โลหะ
ชื่อผลิตภัณฑ์:
ตัวกรองอีเอ็มไอ 3 เฟส
อิมพีแดนซ์อินพุต:
500VDC/100MOHM ขั้นต่ำ
ช่วงความถี่:
150 kHz ถึง 30 GHz
อุณหภูมิในการจัดเก็บ:
-40°C~+85°C
รายการ:
ตัวกรองอีเอ็มไอ
ความถี่ในการทำงาน:
50/60Hz
ความถี่ศูนย์ที่กำหนด:
50/60Hz,10KHZ~30MHZ,50/60Hz ((MHz)
ขนาด:
แตกต่างกันไปตามรุ่น
ท่าเรือ:
เชียงใหม่
รูปแบบการสิ้นสุด:
หมุดบัดกรี
จัดอันดับปัจจุบัน:
แตกต่าง
น้ําหนัก:
290G-1000G
ความต้านทานของฉนวน:
≥100MΩ
สอดคล้องกับ RoHS:
ใช่
ความชื้น:
≤95%RH
สามารถในการผลิต:
2000 ชิ้นภายใน 10-15 วัน
เน้น:

ตัวกรอง EMI 250VAC 3 เฟส 20A ตัวกรอง EMI 3 เฟส CE ตัวกรอง EMI สามเฟส

,

20A 3 Phase EMI Filter

,

CE Three Phase EMI Filter

คําอธิบายสินค้า

20A TUV CE อนุมัติตัวกรอง EMI 3 เฟสสำหรับระบบการจัดการพลังงาน



ตัวกรองอีมิ 3 เฟสคำอธิบาย:



เหมาะสำหรับแหล่งจ่ายไฟสามเฟสสามสาย

โครงสร้างกะทัดรัด ติดตั้งง่าย ประหยัดเวลา เหมาะอย่างยิ่งสำหรับการใช้งานที่มีพื้นที่จำกัด คุ้มค่ามาก

ข้อมูลจำเพาะ

สิ่งของ ตัวกรองอีมิ 3 เฟส
แบบอย่าง VIP3-32C-20
ฟังก์ชั่นการถ่ายโอน โลว์พาส
ประเภทแพ็คเกจ ติดบนพื้นผิว
ความถี่ศูนย์ที่กำหนด 150K-30MHZ
การสูญเสียการแทรก 60~90dB
อิมพีแดนซ์อินพุต 50Ω
จัดอันดับแรงดันไฟฟ้า 110V/250V
จัดอันดับปัจจุบัน 20A
อุณหภูมิสิ่งแวดล้อม 40°C
ช่วงอุณหภูมิ 25 / 085 / 21
ความถี่ในการทำงาน 50/60HZ
ไลน์ทูไลน์ 2250VDC
สายสู่กราวด์ 2700VDC
กระแสไฟรั่วสูงสุด 250VAC/60HZ 0.8mA สูงสุด
ขั้นต่ำ 1 ชิ้น
แอปพลิเคชั่น อุปกรณ์เลเซอร์
เวลานำ 5~15 วันธรรมดา









คำอธิบายของ 3 เฟส emi filter:



จัดอันดับปัจจุบัน: 0.5-2000A



รุ่นทางการแพทย์เสริม (ชนิด H)



การเชื่อมต่อปลั๊ก สตั๊ด หรือขั้วต่อเทอร์มินัล (มากกว่า 250A เป็นแท่งทองแดง)



ปรับแต่งรุ่นเฉพาะตามคำขอ



เหมาะสำหรับแหล่งจ่ายไฟสามเฟสสามสาย





ซีรีส์ VIP3-32C เป็นฟิลเตอร์สองขั้นตอนที่ประกอบด้วยโหมดทั่วไปหนึ่งโหมดและโหมด d1fferential หนึ่งโหมดพร้อมเอฟเฟกต์การกรองขั้นสูงของการรบกวนโหมด d1fferential



เอฟเฟกต์การกรองโหมดทั่วไปและดิฟเฟอเรนเชียลที่ยอดเยี่ยมสำหรับการรบกวนจาก 10KHz ถึง 30MHz







520VAC หรือ 690VAC รุ่นแรงดันสูงตัวเลือก



แผนผังไฟฟ้า:

20A TUV CE อนุมัติตัวกรอง EMI 3 เฟสสำหรับระบบการจัดการพลังงาน 0




ตาราง:



หมายเลขชิ้นส่วน จัดอันดับปัจจุบัน [A] 250VAC/50Hz@20C
กระแสไฟรั่ว [mA]
ขนาดทางกายภาพ แผนผังไฟฟ้า เทอร์มินัล น้ำหนัก [g]
VIP3-32B-10 10A <4 โอม รูปที่ 2 รูปที่1 M4 1400
VIP3-32B-20 20A <4 โอม รูปที่ 2 รูปที่1 M4 1400
VIP3-32B-50 50A <60mA รูปที่ 2 รูปที่ 1 M6 1600
VIP3-32B-100 100A <60mA รูปที่ 2 รูปที่1 นางสาว 3700
VIP3-32B-150 150A <60mA รูปที่ 2 รูปที่1 M10 7000
VIP3-32B-200 200A <60mA รูปที่ 2 รูปที่1 M10 7000
VIP3-32C-06 6A <4 โอม รูปที่ 2 รูปที่ 2 M4 650
VIP3-32C-10 10A <4 โอม รูปที่1 รูปที่ 2 M4 650
VIP3-32C-20 20A <10 โอม รูปที่1 รูปที่ 2 M4 1400
VIP3-32C-50 50A <15 ออมม่า รูปที่ 2 รูปที่ 2 M6 3200



ขนาดเครื่องกล (มม.):






    อา บี อี F จี ชม   เจ K หลี่ เอ็ม นู๋ พี คิว
VIP3-32B 10A 120 100 50 130 153 60 115 Φ4 0 6 50 28 10 39 25 M4

20A 120 100 50 130 151 60 115 Φ4 0 6 50 28 10 3 25 M4

SOA 150 105 60 135 190 90 120 Φ4 0 6 50 35 15 31 52 5 M6

100A 200 127 80 170 269 116 150 Φ60 9 70 50 20 9 46 MB

150A 260 170 100 220 324 172 196 Φ80 12 90 65 30 46 63 M10

200A 260 170 100 220 323 172 196 Φ80 12 90 65 30 42 63 M10

VIP3-32C 6A 96 80 42 105 131 50 95 Φ4 0 6 42 26 9 32 29 5 M4

10A 96 80 42 105 130 50 95 Φ4 0 6 42 26 9 42 29 5 M4

20A 120 100 50 130 151 60 115 Φ4 0 6 50 28 10 3 25 M4

SOA 200 127 80 170 240 116 150 Φ60 9 70 50 20 31 46 M6

ความคลาดเคลื่อน ±1 ±1 1 ±1 ±1 0 5 0 5 0 5 0 5 0 5 0 5 0 5 0 5 0 5



การใช้งาน:



ใช้กันอย่างแพร่หลายทุกชนิดของหน่วยไฟฟ้าที่มีรูปแบบการเชื่อมต่อ ⛛ เช่นเครื่องพิมพ์, เครื่องบรรจุ, อุปกรณ์สิ่งทอ, เครื่องปรับอากาศอุตสาหกรรม, UPS, อุปกรณ์ทางการแพทย์ ฯลฯ
