| ชื่อแบรนด์: | VIIP WeiAiPu |
| เลขรุ่น: | VIP4-1A-01 |
| ขั้นต่ำ: | 1 ตัว |
| ราคา: | ต่อรองได้ |
| รายละเอียดการบรรจุ: | 33*33*18 |
| เงื่อนไขการจ่ายเงิน: | T/T |
| สถานที่กำเนิด | จีน |
| หมายเลขรุ่น | VIP4-1A-01 |
| อิมพีแดนซ์อินพุต | 50โอห์ม |
| ฉันการสูญเสียการยืนยัน | 30-100dB |
| ไลน์ทูไลน์ | 1760VDC |
| ความถี่ศูนย์ที่กำหนด | 10KHZ~30MHZ |
| ใบรับรอง | ISO9001 CE ROHS cUL TUV |
| ความถี่ในการทำงาน | 50/60เฮิร์ต |
| ช่วงอุณหภูมิ | 25/085/21 |

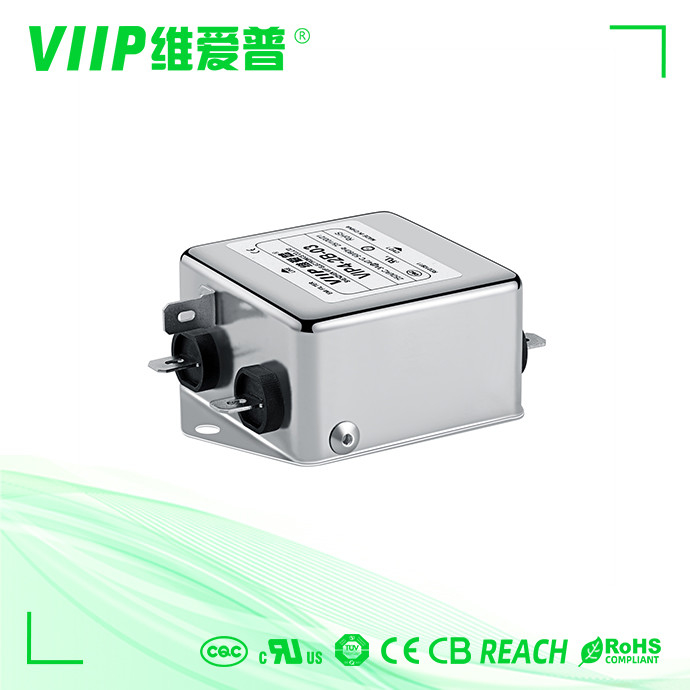

ตัวกรองสายไฟ EMI เฟสเดียวคุณสมบัติและประโยชน์:
ความฟิตมากกว่าสองระดับ10 กิโลเฮิรตซ์หนึ่งการกรองประสิทธิภาพสูงบรอดแบนด์ 30 MHz โดยเฉพาะอย่างยิ่งเพิ่มเอฟเฟกต์การกรองความถี่ต่ำระหว่าง 10 KHz150 KHz
ออกแบบมาโดยเฉพาะสำหรับการแทนอุปกรณ์ทางทหารผ่าน CE102 inGJB151A/ 152A
ความถี่ในการทำงานพิกัดแรงดันไฟฟ้าเพื่อตอบสนองความต้องการที่แตกต่างกัน การออกแบบปรับแต่งอย่างรวดเร็ว
ออกแบบมาสำหรับการปล่อยโหมดทั่วไปหรือการใช้งานที่อ่อนไหว
ข้อมูลจำเพาะสำหรับสายไฟ EMI เฟสเดียวตัวกรอง:
สายไฟ EMI เฟสเดียวตารางตัวกรอง
| หมายเลขชิ้นส่วน | จัดอันดับปัจจุบัน [A] | 250VAC/50Hz @ 20C กระแสไฟรั่ว [mA] |
มิติทางกายภาพ | แผนผังไฟฟ้า | เทอร์มินัล | น้ำหนัก [กรัม] | ||
| สกรู | ขั้วต่อเทอร์มินัล | สายไฟ | ||||||
| VIP1-1A-01 | 1A | <0.5mA | รูปที่ 1 | รูปที่ 1 | - - - | - - - | 0 | 65 |
| VIP1-1A-03 | 3A | <0.5mA | รูปที่ 1 | รูปที่ 1 | - - - | - - - | 0 | 65 |
| VIP1-1A-06 | 6A | <0.5mA | รูปที่ 1 | รูปที่ 1 | - - - | - - - | 0 | 65 |
| VIP1-1A-10 | 10A | <0.5mA | รูปที่ 2 | รูปที่ 1 | - - - | 0 | - - - | 75 |
| VIP4-1B-06 | 6A | <1.0mA | รูปที่ 3/รูปที่ 4 | รูปที่ 2 | ม.4 | 0 | - - - | 140 |
| VIP4-1B-10 | 10A | <1.0mA | รูปที่ 3/รูปที่ 4 | รูปที่ 2 | ม.4 | 0 | - - - | 170 |
| VIP4-1B-20 | 20A | <1.0mA | รูปที่ 3/รูปที่ 4 | รูปที่ 2 | ม.4 | 0 | - - - | 170 |
| VIP4-1B-30 | 30A | <1.0mA | รูปที่ 5 | รูปที่ 2 | ม.6 | - - - | - - - | 320 |
| VIP4-1B-50 | สพธอ | <2.0mA | รูปที่ 5 | รูปที่ 2 | ม.6 | - - - | - - - | 600 |
| VIP4-1B-100 | 100A | <2.0mA | รูปที่ 5 | รูปที่ 2 | ม.8 | - - - | - - - | 1380 |
| VIP4-1B-150 | 150A | <2.0mA | รูปที่ 5 | รูปที่ 2 | เอ็ม 10 | - - - | - - - | 1900 |
| VIP4-1B-200 | 200A | <2.0mA | รูปที่ 5 | รูปที่ 2 | เอ็ม 10 | - - - | - - - | 1900 |
|
