ตัวกรองอีเอ็มไอ 3 เฟส
>

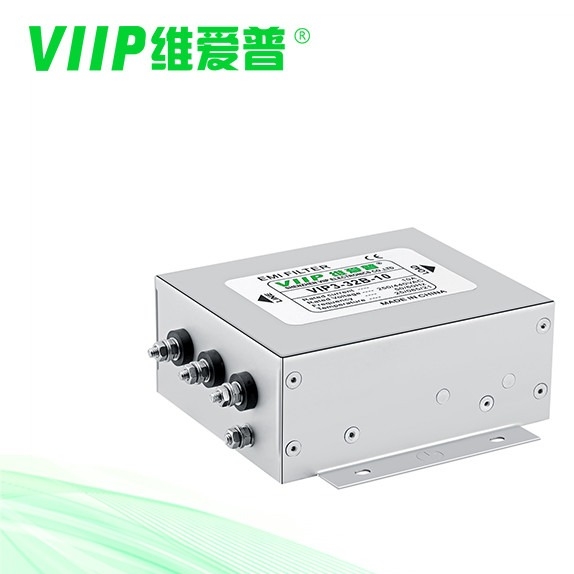

การป้องกันข้อมูล 380V 440V 3 Phase EMI Filter with Screw

การป้องกันข้อมูล 380V 440V 3 Phase EMI Filter with Screw

ชื่อแบรนด์: VIIP WeiAiPu
เลขรุ่น: VIP3-32B-100
ขั้นต่ำ: 1 ตัว
ราคา: ต่อรองได้
รายละเอียดการบรรจุ: 33*33*18
เงื่อนไขการจ่ายเงิน: T/T
ข้อมูลรายละเอียด
สถานที่กำเนิด:
จีน
ได้รับการรับรอง:
CE TUV UL CQC
ถ่ายโอนฟังก์ชัน:
วัตถุประสงค์ทั่วไป
จัดอันดับปัจจุบัน:
100A
กรณี:
โลหะ
ชื่อผลิตภัณฑ์:
ตัวกรอง EMI/RFI โหมดทั่วไป
ความถี่ศูนย์ที่กำหนด:
50/60เฮิร์ต
ช่วงอุณหภูมิ:
25/085/21
อิมพีแดนซ์อินพุต:
500VDC/100MOHM ขั้นต่ำ
ช่วงความถี่:
150 kHz ถึง 30 GHz
ช่วงความถี่:
150 kHz ถึง 30 GHz
อุณหภูมิในการจัดเก็บ:
-40°C~+85°C
รายการ:
ตัวกรองอีเอ็มไอ
ความถี่ในการทำงาน:
50/60Hz
ความถี่ศูนย์ที่กำหนด:
50/60Hz,10KHZ~30MHZ,50/60Hz ((MHz)
ขนาด:
แตกต่างกันไปตามรุ่น
ท่าเรือ:
เชียงใหม่
รูปแบบการสิ้นสุด:
หมุดบัดกรี
จัดอันดับปัจจุบัน:
แตกต่าง
น้ําหนัก:
290G-1000G
ความต้านทานของฉนวน:
≥100MΩ
สอดคล้องกับ RoHS:
ใช่
ความชื้น:
≤95%RH
สามารถในการผลิต:
2,000 ชิ้นภายใน 10-15 วัน
เน้น:

ตัวกรอง EMI 3 เฟส 440V

,

ตัวกรอง EMI 3 เฟส 380V

,

สกรู ตัวกรอง EMI 3 เฟส

คําอธิบายสินค้า

380V 440V 3 Phase EMI Filter with Block Terminal for Information







คำอธิบาย:



เหมาะสำหรับแหล่งจ่ายไฟสามเฟสสามสาย

โครงสร้างกระทัดรัด ติดตั้งง่าย ประหยัดเวลา เหมาะเป็นพิเศษสำหรับงานที่มีพื้นที่จำกัด คุ้มค่ามาก

ข้อมูลจำเพาะ

สิ่งของ ตัวกรองอีมี่ 3 เฟส
แบบอย่าง VIP3-32B-100
ถ่ายโอนฟังก์ชัน โลว์พาส
ประเภทแพ็คเกจ พื้นผิวติด
ความถี่ศูนย์ที่กำหนด 150K-30MHZ
การสูญเสียการแทรก 60~90dB
อิมพีแดนซ์อินพุต 50โอห์ม
พิกัดแรงดันไฟฟ้า 110V/250V
จัดอันดับปัจจุบัน 100A
อุณหภูมิสิ่งแวดล้อม 40°ซ
ช่วงอุณหภูมิ 25/085/21
ความถี่ในการทำงาน 50/60เฮิร์ต
สายต่อสาย 2250VDC
เส้นลงกราวด์ 2700VDC
กระแสไฟรั่วสูงสุด 250VAC/60HZ 0.8mA สูงสุด
ขั้นต่ำ 1 ชิ้น
แอพพลิเคชั่น อุปกรณ์เลเซอร์
เวลานำ 5~15 วันธรรมดา









รายละเอียดเพิ่มเติม:



จัดอันดับปัจจุบัน: 0.5-2000A



ตัวเลือกทางการแพทย์รุ่น (ประเภท H)



การต่อสายบัดกรี สตั๊ด หรือเทอร์มินอลบล็อก (มากกว่า 250A เป็นแถบทองแดง)



รุ่นเฉพาะที่กำหนดเองตามคำขอ



เหมาะสำหรับแหล่งจ่ายไฟสามเฟสสามสาย



ซีรีส์ VIP3-32B เป็นตัวกรองสามบรรทัดโหมดทั่วไปสองขั้นตอนประสิทธิภาพสูง



ซีรีส์ VIP3-32C เป็นฟิลเตอร์สองขั้นตอนที่ประกอบด้วยโหมดทั่วไปหนึ่งโหมดและโหมดดิฟเฟอเรนเชียลหนึ่งโหมดพร้อมเอฟเฟกต์การกรองขั้นสูงของการรบกวนโหมดดิฟเฟอเรนเชียล



เอฟเฟกต์การกรองโหมดทั่วไปและโหมดดิฟเฟอเรนเชียลที่ยอดเยี่ยมสำหรับการรบกวนจาก 10KHz ถึง 30MHz



สามารถเลือกรุ่นไฟฟ้าแรงสูง 520VAC หรือ 690VAC ได้







หมายเลขชิ้นส่วน จัดอันดับปัจจุบัน [A] 250VAC/50Hz @ 20C
กระแสไฟรั่ว [mA]
มิติทางกายภาพ แผนผังไฟฟ้า เทอร์มินัล น้ำหนัก [กรัม]
VIP3-32B-10 10A <4.0mA รูปที่ 2 รูปที่ 1 ม.4 1400
VIP3-32B-20 20A <4.0mA รูปที่ 2 รูปที่ 1 ม.4 1400
VIP3-32B-50 50A <6.0mA รูปที่ 2 รูปที่ 1 ม.6 1600
VIP3-32B-100 100A <6.0mA รูปที่ 2 รูปที่ 1 ม.8 3700
VIP3-32B-150 150A <6.0mA รูปที่ 2 รูปที่ 1 เอ็ม 10 7000
VIP3-32B-200 200A <6.0mA รูปที่ 2 รูปที่ 1 เอ็ม 10 7000
VIP3-32C-06 6A <4.0mA รูปที่ 2 รูปที่ 2 ม.4 650
VIP3-32C-10 10A <4.0mA รูปที่ 1 รูปที่ 2 ม.4 650
VIP3-32C-20 20A <10.0mA รูปที่ 1 รูปที่ 2 ม.4 1400
VIP3-32C-50 50A <10.0mA รูปที่ 2 รูปที่ 2 ม.6 3200





แผนผังไฟฟ้า:

การป้องกันข้อมูล 380V 440V 3 Phase EMI Filter with Screw 0

มิติทางกล (หน่วย: มม.)



การป้องกันข้อมูล 380V 440V 3 Phase EMI Filter with Screw 1

    อี ชม ฉัน เจ เค แอล เอ็น หน้า ถาม
VIP3-32B 10A 120 100 50 130 153 60 115 Φ4.0 6 50 28 10 39 25 ม.4

20A 120 100 50 130 151 60 115 Φ4.0 6 50 28 10 3 25 ม.4

50A 150 105 60 135 190 90 120 Φ4.0 6 50 35 15 31 52 5 ม.6

100A 200 127 80 170 269 116 150 Φ6.0 9 70 50 20 9 46 MB

150A 260 170 100 220 324 172 196 Φ8.0 12 90 65 30 46 63 เอ็ม 10

200A 260 170 100 220 323 172 196 Φ8.0 12 90 65 30 42 63 เอ็ม 10

VIP3-32C 6A 96 80 42 105 131 50 95 Φ4.0 6 42 26 9 32 29 5 ม.4

10A 96 80 42 105 130 50 95 Φ4.0 6 42 26 9 42 29 5 ม.4

20A 120 100 50 130 151 60 115 Φ4.0 6 50 28 10 3 25 ม.4

50A 200 127 80 170 240 116 150 Φ6.0 9 70 50 20 31 46 ม.6

ความอดทน 土1 土1 土1 土1 ±1 土0 5 土0 5 土0 5 土0 5 土0 5 土0 5 土0 5 土0 5 土0 5





การใช้งาน:



ใช้กันอย่างแพร่หลายของหน่วยไฟฟ้าทุกชนิดที่มีรูปแบบการเชื่อมต่อ ⛛ เช่นเครื่องพิมพ์, เครื่องบรรจุ, อุปกรณ์สิ่งทอ, เครื่องปรับอากาศอุตสาหกรรม, UPS, อุปกรณ์การแพทย์ ฯลฯ











คำถามที่พบบ่อย

เกี่ยวกับ วีไอพี
ถาม: คุณเป็น manafacturer หรือบริษัทการค้าหรือไม่
Shenzhen VIIP เป็น manafacturer สำหรับผลิตภัณฑ์ EMI/EMC ที่ตั้งอยู่ในเซินเจิ้น Guangdong China

เกี่ยวกับผลิตภัณฑ์
ถาม: คุณมีใบรับรองอะไรบ้างสำหรับผลิตภัณฑ์ของคุณ
เรามี CE ROHS FCC และอื่นๆ
ถาม: MOQ ของคุณคืออะไร
ขึ้นอยู่กับรายการต่าง ๆ เรามีคำขอ MOQ ต่ำ เนื่องจากเรามีคลังสินค้าขนาดใหญ่สำหรับใบสั่งสต็อก
ถาม: คุณสนับสนุนวิธีการจัดส่งแบบใดสำหรับการจัดส่ง
เรารองรับการขนส่งทางอากาศ ทางทะเล และทางรถไฟ

เกี่ยวกับการสั่งซื้อตัวอย่าง
ถาม: ฉันสามารถสั่งซื้อตัวอย่างสำหรับผลิตภัณฑ์ของคุณได้หรือไม่?
ตอบ: ได้ เรามีตัวอย่างผลิตภัณฑ์ รวมทั้งตัวอย่างแบบผสม
