| ชื่อแบรนด์: | VIIP WeiAiPu |
| เลขรุ่น: | VIP3-32C-20 |
| ขั้นต่ำ: | 1 ตัว |
| ราคา: | ต่อรองได้ |
| รายละเอียดการบรรจุ: | 33*33*18 |
| เงื่อนไขการจ่ายเงิน: | T/T |

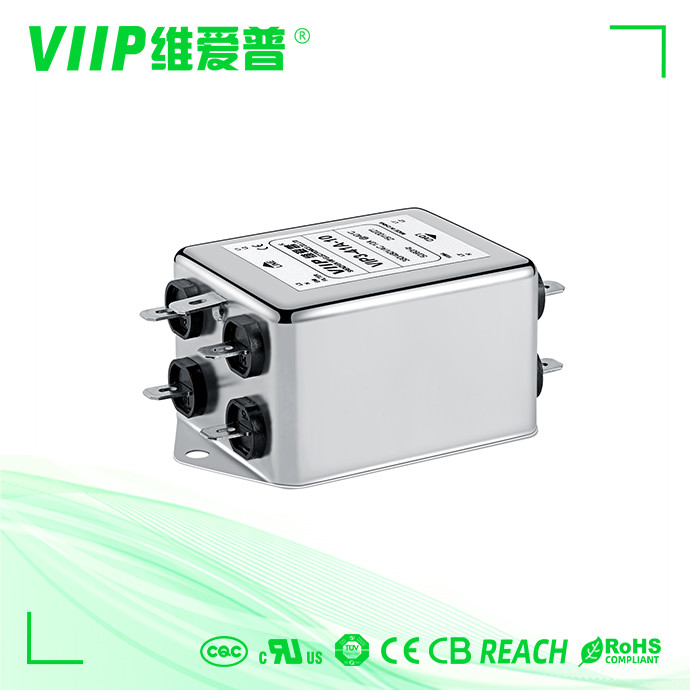

1A-200A, 250/440VAC, การเชื่อมต่อด้วยสกรู, ตัวกรองสัญญาณรบกวนสายไฟ 3 เฟสพร้อมตัวกรอง Low Pass EMC
ตัวกรองอีมี่ 3 เฟสคำอธิบาย:
เหมาะสำหรับแหล่งจ่ายไฟสามเฟสสามสาย
โครงสร้างกระทัดรัด ติดตั้งง่าย ประหยัดเวลา เหมาะเป็นพิเศษสำหรับงานที่มีพื้นที่จำกัด คุ้มค่ามาก
ข้อมูลจำเพาะ
| สิ่งของ | ตัวกรองอีมี่ 3 เฟส |
| แบบอย่าง | VIP3-32C-20 |
| ถ่ายโอนฟังก์ชัน | โลว์พาส |
| ประเภทแพ็คเกจ | พื้นผิวติด |
| ความถี่ศูนย์ที่กำหนด | 150K-30MHZ |
| การสูญเสียการแทรก | 60~90dB |
| อิมพีแดนซ์อินพุต | 50โอห์ม |
| พิกัดแรงดันไฟฟ้า | 110V/250V |
| จัดอันดับปัจจุบัน | 20A |
| อุณหภูมิสิ่งแวดล้อม | 40°ซ |
| ช่วงอุณหภูมิ | 25/085/21 |
| ความถี่ในการทำงาน | 50/60เฮิร์ต |
| สายต่อสาย | 2250VDC |
| เส้นลงกราวด์ | 2700VDC |
| กระแสไฟรั่วสูงสุด | 250VAC/60HZ 0.8mA สูงสุด |
| ขั้นต่ำ | 1 ชิ้น |
| แอพพลิเคชั่น | อุปกรณ์เลเซอร์ |
| เวลานำ | 5~15 วันธรรมดา |
คำอธิบายของตัวกรอง emi 3 เฟส:
จัดอันดับปัจจุบัน: 0.5-2000A
ตัวเลือกทางการแพทย์รุ่น (ประเภท H)
การต่อสายบัดกรี สตั๊ด หรือเทอร์มินอลบล็อก (มากกว่า 250A เป็นแถบทองแดง)
รุ่นเฉพาะที่กำหนดเองตามคำขอ
เหมาะสำหรับแหล่งจ่ายไฟสามเฟสสามสาย
ซีรีส์ VIP3-32C เป็นตัวกรองสองขั้นตอนที่ประกอบด้วยโหมดทั่วไปหนึ่งโหมดและโหมด d1fferential หนึ่งโหมดพร้อมเอฟเฟกต์การกรองขั้นสูงของการรบกวนโหมด d1fferential
เอฟเฟกต์การกรองโหมดทั่วไปและโหมดดิฟเฟอเรนเชียลที่ยอดเยี่ยมสำหรับการรบกวนจาก 10KHz ถึง 30MHz
สามารถเลือกรุ่นไฟฟ้าแรงสูง 520VAC หรือ 690VAC ได้
แผนผังไฟฟ้า:
ตาราง:
| หมายเลขชิ้นส่วน | จัดอันดับปัจจุบัน [A] | 250VAC/50Hz@20C กระแสไฟรั่ว [mA] |
มิติทางกายภาพ | แผนผังไฟฟ้า | เทอร์มินอล | น้ำหนัก [กรัม] |
| VIP3-32B-10 | 10A | <4 โอมเอ | รูปที่ 2 | รูปที่ 1 | ม.4 | 1400 |
| VIP3-32B-20 | 20A | <4 โอมเอ | รูปที่ 2 | รูปที่ 1 | ม.4 | 1400 |
| VIP3-32B-50 | 50A | <60mA | รูปที่ 2 | รูปที่ 1 | ม.6 | 1600 |
| VIP3-32B-100 | 100A | <60mA | รูปที่ 2 | รูปที่ 1 | นางสาว | 3700 |
| VIP3-32B-150 | 150A | <60mA | รูปที่ 2 | รูปที่ 1 | เอ็ม 10 | 7000 |
| VIP3-32B-200 | 200A | <60mA | รูปที่ 2 | รูปที่ 1 | เอ็ม 10 | 7000 |
| VIP3-32C-06 | 6A | <4 โอมเอ | รูปที่ 2 | รูปที่ 2 | ม.4 | 650 |
| VIP3-32C-10 | 10A | <4 โอมเอ | รูปที่ 1 | รูปที่ 2 | ม.4 | 650 |
| VIP3-32C-20 | 20A | <10 โอมเอ | รูปที่ 1 | รูปที่ 2 | ม.4 | 1400 |
| VIP3-32C-50 | 50A | <15 โอม | รูปที่ 2 | รูปที่ 2 | ม.6 | 3200 |
| ก | ข | ค | อี | ฉ | ช | ชม | เจ | เค | แอล | ม | เอ็น | หน้า | ถาม | |||
| VIP3-32B | 10A | 120 | 100 | 50 | 130 | 153 | 60 | 115 | Φ4 0 | 6 | 50 | 28 | 10 | 39 | 25 | ม.4 |
| 20A | 120 | 100 | 50 | 130 | 151 | 60 | 115 | Φ4 0 | 6 | 50 | 28 | 10 | 3 | 25 | ม.4 | |
| สพธอ | 150 | 105 | 60 | 135 | 190 | 90 | 120 | Φ4 0 | 6 | 50 | 35 | 15 | 31 | 52 5 | ม.6 | |
| 100A | 200 | 127 | 80 | 170 | 269 | 116 | 150 | Φ60 | 9 | 70 | 50 | 20 | 9 | 46 | MB | |
| 150A | 260 | 170 | 100 | 220 | 324 | 172 | 196 | Φ80 | 12 | 90 | 65 | 30 | 46 | 63 | เอ็ม 10 | |
| 200A | 260 | 170 | 100 | 220 | 323 | 172 | 196 | Φ80 | 12 | 90 | 65 | 30 | 42 | 63 | เอ็ม 10 | |
| VIP3-32C | 6A | 96 | 80 | 42 | 105 | 131 | 50 | 95 | Φ4 0 | 6 | 42 | 26 | 9 | 32 | 29 5 | ม.4 |
| 10A | 96 | 80 | 42 | 105 | 130 | 50 | 95 | Φ4 0 | 6 | 42 | 26 | 9 | 42 | 29 5 | ม.4 | |
| 20A | 120 | 100 | 50 | 130 | 151 | 60 | 115 | Φ4 0 | 6 | 50 | 28 | 10 | 3 | 25 | ม.4 | |
| สพธอ | 200 | 127 | 80 | 170 | 240 | 116 | 150 | Φ60 | 9 | 70 | 50 | 20 | 31 | 46 | ม.6 | |
| ความคลาดเคลื่อน | ±1 | ±1 | 土1 | ±1 | ±1 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | ||
คุณสมบัติ:
การใช้งานทั่วไป:
|
