| ชื่อแบรนด์: | VIIP WeiAiPu |
| เลขรุ่น: | VIP3-31A-40 |
| ขั้นต่ำ: | 1 ตัว |
| ราคา: | ต่อรองได้ |
| รายละเอียดการบรรจุ: | 33*33*18 |
| เงื่อนไขการจ่ายเงิน: | T/T |

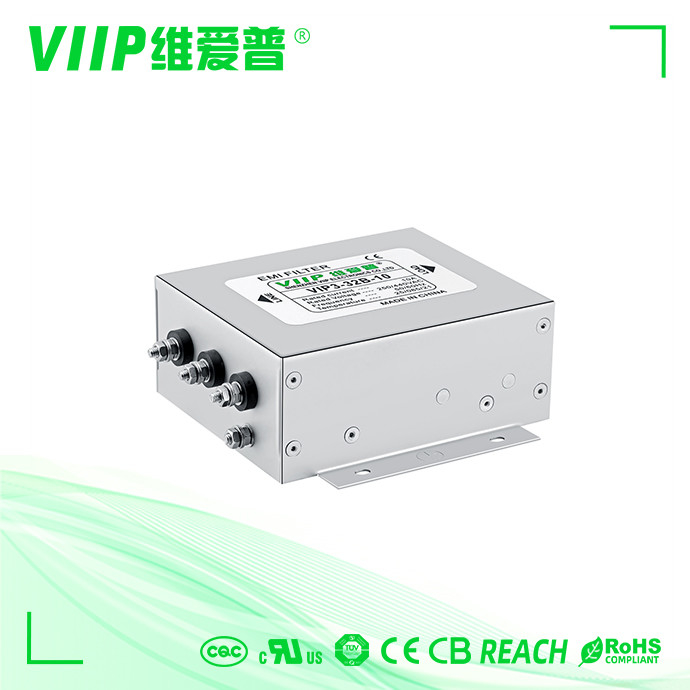

ตัวกรองความถี่ต่ำ ตัวกรองสัญญาณรบกวน ตัวกรอง EMI อินพุต AC 3 เฟส สำหรับอินเวอร์เตอร์
คำอธิบาย:
1 จัดอันดับกระแสจาก 0.5 ถึง 2000A
2 ประสิทธิภาพการลดทอนสูงถึง 30 MHz
3, พิกัดแรงดันไฟฟ้า 440VAC สำหรับการยอมรับทั่วโลก
4, การอนุมัติ: CE, ROHS
ข้อมูลจำเพาะ:
| สิ่งของ | ตัวกรองสัญญาณ EMI 3 เฟส 3 บรรทัดระดับ VIIP |
| ส่วนจำนวน | VIP3-31A-40 |
| พิกัดแรงดันไฟฟ้า | 250/440VAC,50/60Hz |
| ความถี่ในการทำงาน | กระแสตรงถึง 60Hz |
| จัดอันดับกระแส | 3~200A@40°C |
| คะแนนฮิปโป | LL2250VDC |
| แอลจี 2700VDC | |
| หมวดหมู่ภูมิอากาศ | -25°C~+85°C(25/85/21) |
| การออกแบบที่สอดคล้องกับ | UL1283, CSA C22.2 เบอร์ 8, |
| IEC/EN 60939, | |
| CQC GB 15288/GB 15287-2008 | |
| ความสามารถในการติดไฟ | UL 94V-0 |
ข้อมูลจำเพาะ:
| หมายเลขชิ้นส่วน | จัดอันดับปัจจุบัน [A] | 250VAC/50Hz @ 20C กระแสไฟรั่ว [mA] |
มิติทางกายภาพ | แผนผังไฟฟ้า | เทอร์มินัล | น้ำหนัก [กรัม] |
| VIP3-31A-06 | 6A | <2.0mA | รูปที่ 1 | รูปที่ 1 | ม.4 | 380 |
| VIP3-31A-10 | 10A | <2.0mA | รูปที่ 1 | รูปที่ 1 | ม.4 | 510 |
| VIP3-31A-20 | 20A | <2.0mA | รูปที่ 1 | รูปที่ 1 | ม.4 | 600 |
| VIP3-31A-30 | 30A | <2.0mA | รูปที่ 1 | รูปที่ 1 | ม.6 | 640 |
| VIP3-31A-40 | 40A | <2.0mA | รูปที่ 1 | รูปที่ 1 | ม.6 | 640 |
| VIP3-31A-50 | 50A | <3.0mA | รูปที่ 2 | รูปที่ 1 | ม.6 | 1,000 |
| VIP3-31A-80 | 80A | <7.0mA | รูปที่ 2 | รูปที่ 1 | ม.8 | 3000 |
| VIP3-31A-100 | 100A | <7.0mA | รูปที่ 2 | รูปที่ 1 | ม.8 | 3000 |
| VIP3-31A-150 | 150A | <7.0mA | รูปที่ 2 | รูปที่ 1 | เอ็ม 10 | 3200 |
| VIP3-31A-200 | 200A | <7.0mA | รูปที่ 2 | รูปที่ 1 | เอ็ม 10 | 3200 |
แผนผังไฟฟ้า:
มิติทางกล (หน่วย: มม.)
| ก | ข | ค | อี | ฉ | ช | ชม | ฉัน | เจ | เค | แอล | ม | เอ็น | หน้า | ถาม | |
| 6A | 72 | 65 | 38 | 85 | 106 | 45 | 75 | Φ4.0 | 6 | 40 | 26 | 12 | 42 | 22 5 | ม.4 |
| 10A | 72 | 65 | 38 | 85 | 106 | 45 | 75 | Φ4.0 | 6 | 40 | 26 | 12 | 42 | 22 5 | ม.4 |
| 20A | 72 | 65 | 38 | 85 | 104 | 45 | 75 | Φ4.0 | 6 | 40 | 26 | 12 | 3 3 | 22 5 | ม.4 |
| 30A | 96 | 80 | 42 | 105 | 137 | 50 | 95 | Φ4.0 | 6 | 42 | 26 | 9 | 3 6 | 29 5 | ม.6 |
| 40A | 96 | 80 | 42 | 105 | 137 | 50 | 95 | Φ4.0 | 6 | 42 | 26 | 9 | 36 | 29 5 | ม.6 |
| 50A | 120 | 100 | 50 | 130 | 160 | 60 | 115 | Φ4.0 | 6 | 50 | 28 | 10 | 3 1 | 25 | ม.6 |
| 80A | 200 | 127 | 80 | 170 | 264 | 116 | 150 | Φ6 0 | 9 | 70 | 50 | 20 | 9 | 46 | ม.8 |
| 100A | 200 | 127 | 80 | 170 | 264 | 116 | 150 | Φ6 0 | 9 | 70 | 50 | 20 | 9 | 46 | ม.8 |
| 150A | 200 | 127 | 80 | 170 | 264 | 116 | 150 | Φ6 0 | 9 | 70 | 50 | 20 | 48 | 46 | เอ็ม 10 |
| 200A | 200 | 127 | 80 | 170 | 263 | 116 | 150 | Φ6 0 | 9 | 70 | 50 | 20 | 44 | 46 | เอ็ม 10 |
| ความอดทน | 士1 | ±1 | ±1 | 土1 | 士1 | 士0 5 | 士0 5 | 士0 5 | 土0 5 | 士0 5 | 土0 5 | 士0 5 | 士0 5 | ±0 5 |
การใช้งาน:
เช่น เครื่องพิมพ์
เครื่องบรรจุ
อุปกรณ์สิ่งทอ
แอร์อุตสาหกรรม
ยูพีเอส
อุปกรณ์ทางการแพทย์
บริการของเรา
ตัวอย่าง
ค่าธรรมเนียมตัวอย่าง: เจรจาต่อรอง
เวลาตัวอย่าง: 3 ~ 5 วัน
การชำระเงิน
--- เงื่อนไขการชำระเงิน: Western Union, T / T
--- โปรดอย่าลืมทิ้งข้อมูลการติดต่อที่ถูกต้องสำหรับการจัดส่ง
|
