ชื่อแบรนด์: | VIIP WeiAiPu |
เลขรุ่น: | VIP4-1A-03(10329) |
ขั้นต่ำ: | 1 ตัว |
ราคา: | ต่อรองได้ |
รายละเอียดการบรรจุ: | 33*33*18 |
เงื่อนไขการจ่ายเงิน: | T/T |
สถานที่กำเนิด | จีน |
หมายเลขรุ่น | VIP4-1A-03(10329) |
อิมพีแดนซ์อินพุต | 50โอห์ม |
ฉันการสูญเสียการยืนยัน | 30-100dB |
ไลน์ทูไลน์ | 1760VDC |
ความถี่ศูนย์ที่กำหนด | 10KHZ~30MHZ |
ใบรับรอง | ISO9001 CE ROHS cUL TUV |
ความถี่ในการทำงาน | 50/60เฮิร์ต |
ช่วงอุณหภูมิ | 25/085/21 |

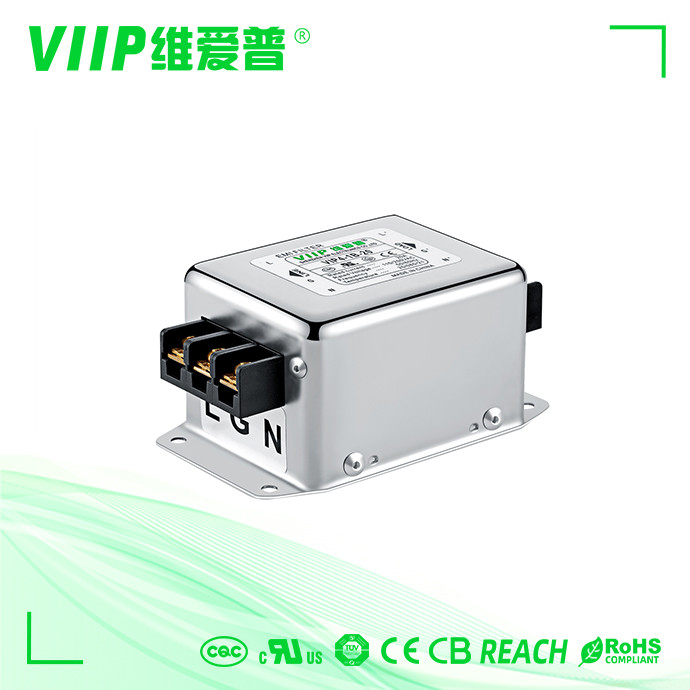

ตัวกรองสายไฟ EMI เฟสเดียวคุณสมบัติและคุณประโยชน์:
ความฟิตมากกว่าสองระดับ10 กิโลเฮิรตซ์หนึ่งการกรองประสิทธิภาพสูงบรอดแบนด์ 30 MHz โดยเฉพาะอย่างยิ่งเพิ่มเอฟเฟกต์การกรองความถี่ต่ำระหว่าง 10 KHz150 KHz
ออกแบบมาโดยเฉพาะสำหรับการแทนอุปกรณ์ทางทหารผ่าน CE102 inGJB151A/ 152A
ความถี่ในการทำงานพิกัดแรงดันไฟฟ้าเพื่อตอบสนองความต้องการที่แตกต่างกัน การออกแบบปรับแต่งอย่างรวดเร็ว
ออกแบบมาสำหรับการปล่อยโหมดทั่วไปหรือการใช้งานที่อ่อนไหว
ข้อมูลจำเพาะสำหรับสายไฟ EMI เฟสเดียวตัวกรอง:
คุณสมบัติสำหรับตัวกรอง emi เฟสเดียว |
1. จัดอันดับปัจจุบัน: 0.5A-300A |
2.ขั้วต่อต่างๆ: ลวด, ตัวดึงประสาน, สตั๊ด, เทอร์มินอลบล็อก, ฯลฯ |
3. รุ่นทางการแพทย์ทางเลือก (ชนิด H) |
4. มีเวอร์ชันเฉพาะที่กำหนดเองตามคำขอ |
ตัวกรอง AC เอนกประสงค์ที่มีช่วงความถี่การลดทอนที่ดี 150KHz-30MHz |
โครงสร้างที่กะทัดรัด อัตราส่วนต้นทุนประสิทธิภาพสูง ติดตั้งง่าย ปลอดภัย และเชื่อถือได้ |
ซีรีส์ VIP4 -1A และ VIP4 -1B เป็นตัวกรองโหมดทั่วไปแบบขั้นตอนเดียวที่มีฟลีตการกรองเกือบเหมือนกัน ต่างกันเพียงกระแสไฟที่ต่างกันเล็กน้อย |
นอกจากนี้ยังมีรุ่นไฟฟ้าแรงสูงที่สูงกว่า 380VAC |
คุณสมบัติสำหรับตัวกรอง emi เฟสเดียว |
1. จัดอันดับปัจจุบัน: 0.5A-300A |
2.ขั้วต่อต่างๆ: ลวด, ตัวดึงประสาน, สตั๊ด, เทอร์มินอลบล็อก, ฯลฯ |
3. รุ่นทางการแพทย์ทางเลือก (ชนิด H) |
4. มีเวอร์ชันเฉพาะที่กำหนดเองตามคำขอ |
ตัวกรอง AC เอนกประสงค์ที่มีช่วงความถี่การลดทอนที่ดี 150KHz-30MHz |
โครงสร้างที่กะทัดรัด อัตราส่วนต้นทุนประสิทธิภาพสูง ติดตั้งง่าย ปลอดภัย และเชื่อถือได้ |
ซีรีส์ VIP4 -1A และ VIP4 -1B เป็นตัวกรองโหมดทั่วไปแบบขั้นตอนเดียวที่มีฟลีตการกรองเกือบเหมือนกัน ต่างกันเพียงกระแสไฟที่ต่างกันเล็กน้อย |
นอกจากนี้ยังมีรุ่นไฟฟ้าแรงสูงที่สูงกว่า 380VAC |
สายไฟ EMI เฟสเดียวตารางตัวกรอง
หมายเลขชิ้นส่วน | จัดอันดับปัจจุบัน [A] | 250VAC/50Hz @ 20C กระแสไฟรั่ว [mA] |
มิติทางกายภาพ | แผนผังไฟฟ้า | เทอร์มินัล | น้ำหนัก [กรัม] | ||
สกรู | ขั้วต่อเทอร์มินัล | สายไฟ | ||||||
VIP1-1A-01 | 1A | <0.5mA | รูปที่ 1 | รูปที่ 1 | - - - | - - - | 0 | 65 |
VIP1-1A-03 | 3A | <0.5mA | รูปที่ 1 | รูปที่ 1 | - - - | - - - | 0 | 65 |
VIP1-1A-06 | 6A | <0.5mA | รูปที่ 1 | รูปที่ 1 | - - - | - - - | 0 | 65 |
VIP1-1A-10 | 10A | <0.5mA | รูปที่ 2 | รูปที่ 1 | - - - | 0 | - - - | 75 |
VIP4-1B-06 | 6A | <1.0mA | รูปที่ 3/รูปที่ 4 | รูปที่ 2 | ม.4 | 0 | - - - | 140 |
VIP4-1B-10 | 10A | <1.0mA | รูปที่ 3/รูปที่ 4 | รูปที่ 2 | ม.4 | 0 | - - - | 170 |
VIP4-1B-20 | 20A | <1.0mA | รูปที่ 3/รูปที่ 4 | รูปที่ 2 | ม.4 | 0 | - - - | 170 |
VIP4-1B-30 | 30A | <1.0mA | รูปที่ 5 | รูปที่ 2 | ม.6 | - - - | - - - | 320 |
VIP4-1B-50 | สพธอ | <2.0mA | รูปที่ 5 | รูปที่ 2 | ม.6 | - - - | - - - | 600 |
VIP4-1B-100 | 100A | <2.0mA | รูปที่ 5 | รูปที่ 2 | ม.8 | - - - | - - - | 1380 |
VIP4-1B-150 | 150A | <2.0mA | รูปที่ 5 | รูปที่ 2 | เอ็ม 10 | - - - | - - - | 1900 |
VIP4-1B-200 | 200A | <2.0mA | รูปที่ 5 | รูปที่ 2 | เอ็ม 10 | - - - | - - - | 1900 |
คำถามที่พบบ่อย:
Q1: คุณเสนอผลิตภัณฑ์ที่กำหนดเองหรือไม่?
ตอบ: ได้ เราสามารถพัฒนาแม่พิมพ์ใหม่ได้ตามที่คุณต้องการหากคุณสามารถให้ตัวอย่างหรือภาพวาดและข้อมูลจำเพาะแก่เราได้
Q2: คุณเป็นโรงงานหรือไม่?
ตอบ: ใช่ เราเป็นผู้ผลิต ISO9001 ซึ่งเป็นการรวม R&D ตัวกรอง EMI การผลิตและการขายตั้งแต่ปี 2552
Q3: ระยะเวลาในการจัดส่งนานแค่ไหน?
ตอบ: เรารับประกันการจัดส่งที่รวดเร็วโดยทั่วไปจะใช้เวลา 2-5 วันสำหรับการสั่งซื้อขนาดเล็กหรือสินค้าสต็อก10 ถึง 15 สำหรับการผลิตจำนวนมากหลังจากได้รับการชำระเงินล่วงหน้าเวลาในการจัดส่งที่เจาะจงขึ้นอยู่กับรายการและปริมาณการสั่งซื้อของคุณกรุณาติดต่อสอบถามรายละเอียด.
Q4: แล้วเงื่อนไขการชำระเงินล่ะ?
A: เรามักจะต้องการ T/T ล่วงหน้าหากจำนวนเงินมากกว่า 5,000 ดอลล่าร์สหรัฐฯ เราสามารถเจรจาเกี่ยวกับเงื่อนไขการชำระเงินได้ เช่น มัดจำ 70% ล่วงหน้า 30% จ่ายก่อนส่งมอบ เป็นต้น
Q5: แล้วใบรับรองล่ะ?
A: ISO9001, CE, TUV, UL, ROHS, CQC, REACH เป็นต้น
Q6: แล้วตัวอย่างล่ะ?
ตอบ: ตัวอย่างฟรีคุณต้องจ่ายค่า Currierกรุณาติดต่อสอบถามรายละเอียด.
Q7: มีบริการหลังการขายอะไรบ้าง?
ตอบ: เปลี่ยนฟรีภายใน 3 เดือน บำรุงรักษาฟรีภายใน 6 ปี บำรุงรักษาตลอดชีวิต
![]() |
