| ชื่อแบรนด์: | VIIP WeiAiPu |
| เลขรุ่น: | VIP4-1A-03(B041W0603) |
| ขั้นต่ำ: | 1 ตัว |
| ราคา: | ต่อรองได้ |
| รายละเอียดการบรรจุ: | 33*33*18 |
| เงื่อนไขการจ่ายเงิน: | T/T |
| สถานที่กำเนิด | จีน |
| หมายเลขรุ่น | VIP4-1A-03(B041W0603) |
| อิมพีแดนซ์อินพุต | 50โอห์ม |
| ฉันการสูญเสียการยืนยัน | 30-100dB |
| ไลน์ทูไลน์ | 1760VDC |
| ความถี่ศูนย์ที่กำหนด | 10KHZ~30MHZ |
| ใบรับรอง | ISO9001 CE ROHS cUL TUV |
| ความถี่ในการทำงาน | 50/60เฮิร์ต |
| ช่วงอุณหภูมิ | 25/085/21 |

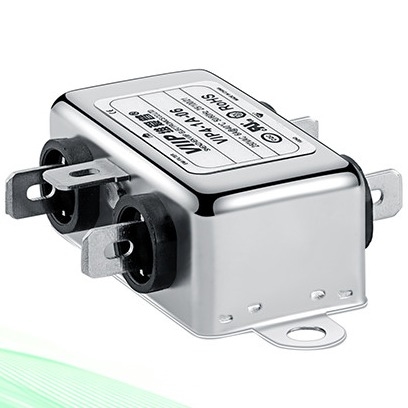

คุณสมบัติและคุณประโยชน์สำหรับAC110/250V ตัวกรอง EMI เฟสเดียวสำหรับอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค
ความฟิตมากกว่าสองระดับ150 กิโลเฮิรตซ์หนึ่งการกรองประสิทธิภาพสูงบรอดแบนด์ 30 MHz โดยเฉพาะอย่างยิ่งเพิ่มเอฟเฟกต์การกรองความถี่ต่ำระหว่าง 10 KHz150 KHz
ออกแบบมาโดยเฉพาะสำหรับการแทนอุปกรณ์ทางทหารผ่าน CE102 inGJB151A/ 152A
การใช้งานทั่วไปสำหรับตัวกรองอีมี่เฟสเดียว
อุปกรณ์ส่องสว่าง, การใช้งานประเภทการแพทย์, การใช้งานในอุตสาหกรรม, ระบบควบคุมและการสื่อสาร
ความถี่ในการทำงานจัดอันดับแรงดันไฟฟ้าเพื่อตอบสนองความต้องการที่แตกต่างกัน การออกแบบปรับแต่งอย่างรวดเร็ว
ตัวกรอง AC เอนกประสงค์ที่มีช่วงความถี่การลดทอนที่ดี 150KHz-30MHz
โครงสร้างที่กะทัดรัด อัตราส่วนต้นทุนประสิทธิภาพสูง ติดตั้งง่าย ปลอดภัย และเชื่อถือได้
ซีรีส์ VIP4 -1A และ VIP4 -1B เป็นตัวกรองโหมดทั่วไปแบบขั้นตอนเดียวที่มีฟลีตการกรองเกือบเหมือนกัน ต่างกันเพียงกระแสไฟที่ต่างกันเล็กน้อย
ข้อมูลจำเพาะสำหรับAC110/250V ตัวกรอง EMI เฟสเดียวสำหรับอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค
| หมายเลขชิ้นส่วน | จัดอันดับปัจจุบัน [A] | 250VAC/50Hz @ 20C กระแสไฟรั่ว [mA] |
มิติทางกายภาพ | แผนผังไฟฟ้า | เทอร์มินัล | น้ำหนัก [กรัม] | ||
| สกรู | ขั้วต่อเทอร์มินัล | สายไฟ | ||||||
| VIP4-1A-01 | 1A | <0.5mA | รูปที่ 1 | รูปที่ 1 | - - - | - - - | 0 | 65 |
| VIP4-1A-03 | 3A | <0.5mA | รูปที่ 1 | รูปที่ 1 | - - - | - - - | 0 | 65 |
| VIP4-1A-06 | 6A | <0.5mA | รูปที่ 1 | รูปที่ 1 | - - - | - - - | 0 | 65 |
| VIP4-1A-10 | 10A | <0.5mA | รูปที่ 2 | รูปที่ 1 | - - - | 0 | - - - | 75 |
| VIP4-1B-06 | 6A | <1.0mA | รูปที่ 3/รูปที่ 4 | รูปที่ 2 | ม.4 | 0 | - - - | 140 |
| VIP4-1B-10 | 10A | <1.0mA | รูปที่ 3/รูปที่ 4 | รูปที่ 2 | ม.4 | 0 | - - - | 170 |
| VIP4-1B-20 | 20A | <1.0mA | รูปที่ 3/รูปที่ 4 | รูปที่ 2 | ม.4 | 0 | - - - | 170 |
| VIP4-1B-30 | 30A | <1.0mA | รูปที่ 5 | รูปที่ 2 | ม.6 | - - - | - - - | 320 |
| VIP4-1B-50 | 50A | <2.0mA | รูปที่ 5 | รูปที่ 2 | ม.6 | - - - | - - - | 600 |
| VIP4-1B-100 | 100A | <2.0mA | รูปที่ 5 | รูปที่ 2 | ม.8 | - - - | - - - | 1380 |
| VIP4-1B-150 | 150A | <2.0mA | รูปที่ 5 | รูปที่ 2 | เอ็ม 10 | - - - | - - - | 1900 |
| VIP4-1B-200 | 200A | <2.0mA | รูปที่ 5 | รูปที่ 2 | เอ็ม 10 | - - - | - - - | 1900 |
ตัวกรอง EMI และตัวกรอง RFI สำหรับอุตสาหกรรมแสงสว่างและแอปพลิเคชันที่มีความน่าเชื่อถือสูง
คำถามที่พบบ่อย:
ถาม: คุณเสนอผลิตภัณฑ์ที่กำหนดเองหรือไม่
ตอบ: ได้ เราสามารถพัฒนาแม่พิมพ์ใหม่ได้ตามที่คุณต้องการหากคุณสามารถให้ตัวอย่างหรือภาพวาดและข้อมูลจำเพาะแก่เราได้
ถาม: คุณเป็นผู้ผลิต ISO9001 หรือไม่
ตอบ: ใช่ เราเป็นผู้ผลิตมืออาชีพด้านการออกแบบและผลิตตัวกรอง EMI ตั้งแต่ปี 2009
ถาม: ระยะเวลาในการจัดส่งนานแค่ไหน?
ตอบ: เรารับประกันการจัดส่งที่รวดเร็วโดยทั่วไปจะใช้เวลา 2-5 วันสำหรับตัวอย่าง10 ถึง 15 สำหรับคำสั่งซื้อขนาดเล็ก 15-25 วันสำหรับการผลิตจำนวนมากหลังจากได้รับการชำระเงินล่วงหน้าเวลาในการจัดส่งที่เจาะจงขึ้นอยู่กับรายการและปริมาณการสั่งซื้อของคุณกรุณาติดต่อเรา
ถาม: เงื่อนไขการชำระเงินเป็นอย่างไร
ตอบ: เรายังยอมรับ T/T Western Union, Paypal ฯลฯ
ถาม: แล้วใบรับรองล่ะ
A: ISO 9001, CE, TUV, UL, ROHS, ENEC, REACH เป็นต้น
|
