เฟสเดียว EMI FILTER
>

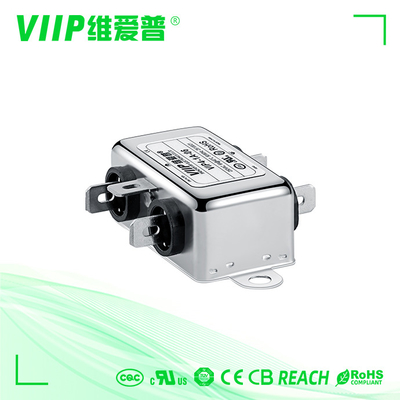

ตัวกรองสายไฟ AC เฟสเดียว EMI สำหรับระบบไอทีและระบบเครือข่าย

ตัวกรองสายไฟ AC เฟสเดียว EMI สำหรับระบบไอทีและระบบเครือข่าย

ชื่อแบรนด์: VIIP WeiAiPu
เลขรุ่น: VIP4-1A-04(B041W0824)
ขั้นต่ำ: 1 ตัว
ราคา: ต่อรองได้
รายละเอียดการบรรจุ: 33*33*18
เงื่อนไขการจ่ายเงิน: T/T
ข้อมูลรายละเอียด
สถานที่กำเนิด:
จีน
ได้รับการรับรอง:
CE TUV UL CQC
จัดอันดับปัจจุบัน:
4A
พิมพ์:
ตัวกรองอีเอ็มซี
ฟังก์ชั่นการถ่ายโอน:
ตัวกรอง AC EMI
ความถี่ศูนย์ที่กำหนด:
150KHz~30MHz
ได้รับการรับรอง:
CE ROHS
แอปพลิเคชัน:
เครื่องมือแพทย์
อิมพีแดนซ์อินพุต:
500VDC/100MOHM ขั้นต่ำ
ช่วงความถี่:
150 kHz ถึง 30 GHz
อุณหภูมิในการจัดเก็บ:
-40°C~+85°C
รายการ:
ตัวกรองอีเอ็มไอ
ความถี่ในการทำงาน:
50/60Hz
ความถี่ศูนย์ที่กำหนด:
50/60Hz,10KHZ~30MHZ,50/60Hz ((MHz)
ขนาด:
แตกต่างกันไปตามรุ่น
ท่าเรือ:
เชียงใหม่
รูปแบบการสิ้นสุด:
หมุดบัดกรี
จัดอันดับปัจจุบัน:
แตกต่าง
น้ําหนัก:
290G-1000G
ความต้านทานของฉนวน:
≥100MΩ
สอดคล้องกับ RoHS:
ใช่
ความชื้น:
≤95%RH
สามารถในการผลิต:
2,000 ชิ้นภายใน 10-15 วัน
เน้น:

4A ตัวกรองสายไฟ EMI

,

ระบบไอทีตัวกรองสายไฟ EMI

,

ระบบเครือข่ายตัวกรอง EMI เฟสเดียว

คําอธิบายสินค้า

ตัวกรองสายไฟ EMI เฟสเดียวสำหรับวัตถุประสงค์ทั่วไปที่มีประสิทธิภาพสูง



ตัวกรองสายไฟ EMI เฟสเดียวสำหรับวัตถุประสงค์ทั่วไปที่มีประสิทธิภาพสูงรายละเอียดโดยย่อ:



สถานที่กำเนิด จีน
หมายเลขรุ่น VIP4-1A-04(B041W0824)
อิมพีแดนซ์อินพุต 50โอห์ม
ฉันการสูญเสียการยืนยัน 30-100dB
ไลน์ทูไลน์ 1760VDC
ความถี่ศูนย์ที่กำหนด 10KHZ~30MHZ
ใบรับรอง ISO9001 CE ROHS TUV
ความถี่ในการทำงาน 50/60เฮิร์ต
ช่วงอุณหภูมิ 25/085/21



คุณสมบัติและคุณประโยชน์สำหรับตัวกรองอีมี่ AC เฟสเดียว:

150 กิโลเฮิรตซ์หนึ่งการกรองประสิทธิภาพสูงบรอดแบนด์ 30 MHz โดยเฉพาะอย่างยิ่งเพิ่มเอฟเฟกต์การกรองความถี่ต่ำระหว่าง 10 KHz150 KHz



ออกแบบมาโดยเฉพาะสำหรับการแทนอุปกรณ์ทางทหารผ่าน CE102 inGJB151A/ 152A





ข้อมูลจำเพาะสำหรับตัวกรอง emi เฟสเดียว AC:





คุณสมบัติสำหรับตัวกรอง emi เฟสเดียว

1. จัดอันดับปัจจุบัน: 0.5A-300A
2.ขั้วต่อต่างๆ: ลวด, ตัวดึงประสาน, สตั๊ด, เทอร์มินอลบล็อก, ฯลฯ
3. รุ่นทางการแพทย์ทางเลือก (ชนิด H)
4. มีเวอร์ชันเฉพาะที่กำหนดเองตามคำขอ
ตัวกรอง AC เอนกประสงค์ที่มีช่วงความถี่การลดทอนที่ดี 150KHz-30MHz
โครงสร้างที่กะทัดรัด อัตราส่วนต้นทุนประสิทธิภาพสูง ติดตั้งง่าย ปลอดภัย และเชื่อถือได้
ซีรีส์ VIP4 -1A และ VIP4 -1B เป็นตัวกรองโหมดทั่วไปแบบขั้นตอนเดียวที่มีฟลีตการกรองเกือบเหมือนกัน ต่างกันเพียงกระแสไฟที่ต่างกันเล็กน้อย
นอกจากนี้ยังมีรุ่นไฟฟ้าแรงสูงที่สูงกว่า 380VAC

ตารางตัวกรองสายไฟ EMI เฟสเดียวสำหรับวัตถุประสงค์ทั่วไปประสิทธิภาพสูง



หมายเลขชิ้นส่วน จัดอันดับปัจจุบัน [A] 250VAC/50Hz @ 20C
กระแสไฟรั่ว [mA]
มิติทางกายภาพ แผนผังไฟฟ้า เทอร์มินัล น้ำหนัก [กรัม]
สกรู ขั้วต่อเทอร์มินัล สายไฟ
VIP1-1A-01 1A <0.5mA รูปที่ 1 รูปที่ 1 - - - - - - 0 65
VIP1-1A-03 3A <0.5mA รูปที่ 1 รูปที่ 1 - - - - - - 0 65
VIP1-1A-06 6A <0.5mA รูปที่ 1 รูปที่ 1 - - - - - - 0 65
VIP1-1A-10 10A <0.5mA รูปที่ 2 รูปที่ 1 - - - 0 - - - 75
VIP4-1B-06 6A <1.0mA รูปที่ 3/รูปที่ 4 รูปที่ 2 ม.4 0 - - - 140
VIP4-1B-10 10A <1.0mA รูปที่ 3/รูปที่ 4 รูปที่ 2 ม.4 0 - - - 170
VIP4-1B-20 20A <1.0mA รูปที่ 3/รูปที่ 4 รูปที่ 2 ม.4 0 - - - 170
VIP4-1B-30 30A <1.0mA รูปที่ 5 รูปที่ 2 ม.6 - - - - - - 320
VIP4-1B-50 สพธอ <2.0mA รูปที่ 5 รูปที่ 2 ม.6 - - - - - - 600
VIP4-1B-100 100A <2.0mA รูปที่ 5 รูปที่ 2 ม.8 - - - - - - 1380
VIP4-1B-150 150A <2.0mA รูปที่ 5 รูปที่ 2 เอ็ม 10 - - - - - - 1900
VIP4-1B-200 200A <2.0mA รูปที่ 5 รูปที่ 2 เอ็ม 10 - - - - - - 1900



    อี ชม   เค แอล เอ็น หน้า ถาม
VIP4-1B   51 51 29 73 --- 73 63 --- Φ4.5 25 10 22 --- 15.5 6.3*0.8
6A               ---
  51 51 29 86 --- 86 63 --- Φ4.5 25 10 9 3.4 15.5 ม.4
                ---
  51 51 29 73 --- 73 63 --- Φ4.5 25 10 22 --- 15.5 6.3*0.8
10A               ---
  51 51 29 86 --- 86 63 --- Φ4.5 25 10 22 3.4 15.5 ม.4
                ---
  51 51 29 73 --- 73 63 --- Φ4.5 25 10 22 --- 15.5 6.3*0.8
20A
  51 51 29 84 --- 84 63 --- Φ4.5 25 20 8.5 2.5 --- ม.4

30A 63 51 38 85 --- 104 75 --- Φ5.0 25 25 9 3.8 --- ม.6

50A 96 80 42 --- 105 137 50 95 Φ4.0 6 42 20 20 3.4 ม.6

100A 120 100 50   130 184 80 115 Φ4.0 6 66 28 10 9 ม.8

150A 150 105 60   135 214 90 120 Φ4.0 6 50 35 15 4.8 เอ็ม 10

200A 150 105 60   135 213 90 120 Φ4.0 6 50 35 15 4.4 เอ็ม 10

ความคลาดเคลื่อน ±1 ±1 1 1 ±1 ±1 0 5 0 5 0 5 0 5 0 5 0 5 0 5 0 5
