| ชื่อแบรนด์: | VIIP WeiAiPu |
| เลขรุ่น: | VIP4-1A-10 (10249) |
| ขั้นต่ำ: | 1 ตัว |
| ราคา: | ต่อรองได้ |
| รายละเอียดการบรรจุ: | 33*33*18 |
| เงื่อนไขการจ่ายเงิน: | T/T |
| สถานที่กำเนิด | จีน |
| หมายเลขรุ่น | VIP4-1A-10 (10249) |
| อิมพีแดนซ์อินพุต | 50โอห์ม |
| ฉันการสูญเสียการยืนยัน | 30-100dB |
| ไลน์ทูไลน์ | 1760VDC |
| ความถี่ศูนย์ที่กำหนด | 10KHZ~30MHZ |
| ใบรับรอง | ISO9001 CE ROHS cUL TUV |
| ความถี่ในการทำงาน | 50/60เฮิร์ต |
| ช่วงอุณหภูมิ | 25/085/21 |

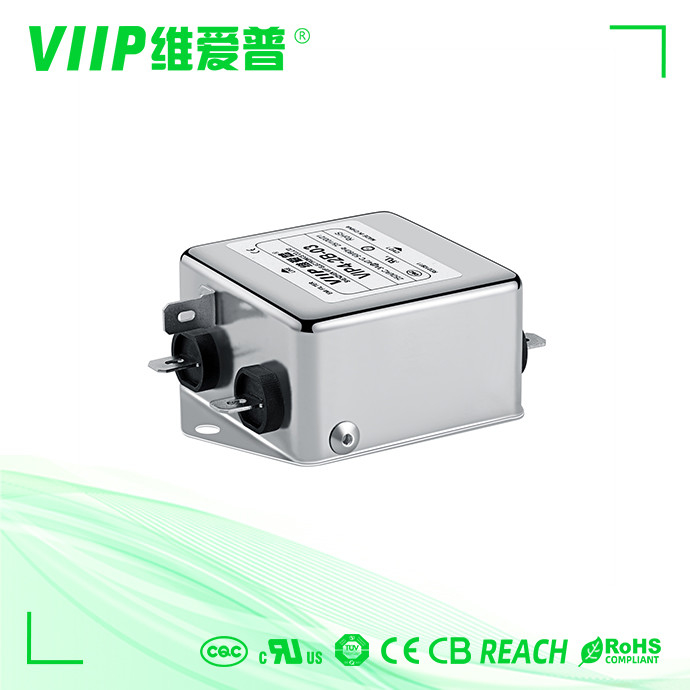

10KHZ-30MHZ EMI Filters Common Mode Single Phase สำหรับอุปกรณ์วินิจฉัย คุณสมบัติและคุณประโยชน์:
ความฟิตมากกว่าสองระดับ10 กิโลเฮิรตซ์หนึ่งการกรองประสิทธิภาพสูงบรอดแบนด์ 30 MHz โดยเฉพาะอย่างยิ่งเพิ่มเอฟเฟกต์การกรองความถี่ต่ำระหว่าง 10 KHz150 KHz
ออกแบบมาโดยเฉพาะสำหรับการแทนอุปกรณ์ทางทหารผ่าน CE102 inGJB151A/ 152A
10KHZ-30MHZ EMI Filters Common Mode Single Phase สำหรับอุปกรณ์วินิจฉัย ข้อมูลจำเพาะ:
| คุณสมบัติสำหรับตัวกรอง emi เฟสเดียว |
| 1. จัดอันดับปัจจุบัน: 0.5A-300A |
| 2.ขั้วต่อต่างๆ: ลวด, ตัวดึงประสาน, สตั๊ด, เทอร์มินอลบล็อก, ฯลฯ |
| 3. รุ่นทางการแพทย์ทางเลือก (ชนิด H) |
| 4. มีเวอร์ชันเฉพาะที่กำหนดเองตามคำขอ |
| ตัวกรอง AC เอนกประสงค์ที่มีช่วงความถี่การลดทอนที่ดี 150KHz-30MHz |
| โครงสร้างที่กะทัดรัด อัตราส่วนต้นทุนประสิทธิภาพสูง ติดตั้งง่าย ปลอดภัย และเชื่อถือได้ |
| ซีรีส์ VIP4 -1A และ VIP4 -1B เป็นตัวกรองโหมดทั่วไปแบบขั้นตอนเดียวที่มีฟลีตการกรองเกือบเหมือนกัน ต่างกันเพียงกระแสไฟที่ต่างกันเล็กน้อย |
| นอกจากนี้ยังมีรุ่นไฟฟ้าแรงสูงที่สูงกว่า 380VAC |
ตาราง
| - |
| หมายเลขชิ้นส่วน | จัดอันดับปัจจุบัน [A] | 250VAC/50Hz @ 20C กระแสไฟรั่ว [mA] |
มิติทางกายภาพ | แผนผังไฟฟ้า | เทอร์มินัล | น้ำหนัก [กรัม] | |||
| สกรู | ขั้วต่อเทอร์มินัล | สายไฟ | |||||||
| VIP4-2A-01 | 1A | <0.5mA | รูปที่ 2 | รูปที่ 1 | - - | - - - | 0 | 95 | |
| VIP4-2A-03 | 3A | <0.5mA | รูปที่ 2 | รูปที่ 1 | - - - | - - - | 0 | 95 | |
| VIP4-2A-06 | 6A | <0.5mA | รูปที่ 2 | รูปที่ 1 | - - - | - - - | 0 | 95 | |
| VIP4-2A-10 | 10A | <1.0mA | รูปที่ 4 | รูปที่ 1 | - - - | 0 | - - - | 170 | |
| VIP4-2B-06 | 6A | <1.0mA | รูปที่ 4 | รูปที่ 2 | ม.4 | 0 | - - - | 170 | |
| VIP4-2B-10 | 10A | <1.0mA | รูปที่ 4 | รูปที่ 2 | ม.4 | 0 | - - - | 170 | |
| VIP4-2B-20 | 20A | <1.0mA | รูปที่ 4 | รูปที่ 2 | ม.4 | 0 | - - - | 321 | |
| VIP4-2B -50 | 50A | <2.0mA | รูปที่ 5 | รูปที่ 2 | ม.6 | - - - | - - - | 1400 | |
| VIP4-2B-100 | 100A | <2.0mA | รูปที่ 5 | รูปที่ 2 | ม.6 | - - - | - - - | 2543 | |
| VIP4-2B-200 | 200A | <2.0mA | รูปที่ 5 | รูปที่ 2 | ม.8 | - - - | - - - | 3000 | |
| VIP4-2C-01 | 1A | <0.5mA | รูปที่ 1 | รูปที่ 3 | เอ็ม 10 | - - - | 0 | 65 | |
| VIP4-2C-03 | 3A | <0.5mA | รูปที่ 2 | รูปที่ 3 | เอ็ม 10 | - - - | 0 | 95 | |
| VIP4-2C-06 | 6A | <1.0mA | รูปที่ 4 | รูปที่ 3 | ม.4 | 0 | - - - | 175 | |
| VIP4-2C-10 | 10A | <1.0mA | รูปที่ 4 | รูปที่ 3 | ม.4 | 0 | - - - | 175 | |
| VIP4-2C-20 | 20A | <1.0mA | รูปที่ 5 | รูปที่ 3 | ม.4 | - - - | - - - | 600 | |
| VIP4-2C-50 | 50A | <2.0mA | รูปที่ 5 | รูปที่ 3 | ม.6 | - - - | - - - | 1600 | |
คำถามที่พบบ่อย:
ถาม: คุณเสนอผลิตภัณฑ์ที่กำหนดเองหรือไม่
ตอบ: ได้ เราสามารถพัฒนาแม่พิมพ์ใหม่ได้ตามที่คุณต้องการหากคุณสามารถให้ตัวอย่างหรือภาพวาดและข้อมูลจำเพาะแก่เราได้
ถาม: คุณเป็นผู้ผลิต ISO9001 หรือไม่
ตอบ: ใช่ เราเป็นผู้ผลิตมืออาชีพด้านการออกแบบและผลิตตัวกรอง EMI ตั้งแต่ปี 2009
ถาม: ระยะเวลาในการจัดส่งนานแค่ไหน?
ตอบ: เรารับประกันการจัดส่งที่รวดเร็วโดยทั่วไปจะใช้เวลา 2-5 วันสำหรับตัวอย่าง10 ถึง 15 สำหรับคำสั่งซื้อขนาดเล็ก 15-25 วันสำหรับการผลิตจำนวนมากหลังจากได้รับการชำระเงินล่วงหน้าเวลาในการจัดส่งที่เจาะจงขึ้นอยู่กับรายการและปริมาณการสั่งซื้อของคุณกรุณาติดต่อเรา
|
