| ชื่อแบรนด์: | VIIP |
| เลขรุ่น: | VIP4-1A-06 |
| ขั้นต่ำ: | ต่อรองได้ |
| ราคา: | ต่อรองได้ |
| รายละเอียดการบรรจุ: | 33*33*18 |
| เงื่อนไขการจ่ายเงิน: | T / T, เวสเทิร์นยูเนี่ยน |
ข้อกำหนดทางเทคนิค:
| รายการ | ตัวกรองสายไฟ |
| แบบอย่าง | สายไฟกรอง VIP4 |
| ถ่ายโอนฟังก์ชัน | โลว์พาส |
| ประเภทแพ็คเกจ | พื้นผิวติด |
| ความถี่ศูนย์ที่กำหนด | 150K-30MHZ |
| การสูญเสียการแทรก | 60~90dB |
| อิมพีแดนซ์อินพุต | 50โอห์ม |
| พิกัดแรงดันไฟฟ้า | 110V/250V |
| จัดอันดับปัจจุบัน | 0.5~300A |
| อุณหภูมิสิ่งแวดล้อม | 40°ซ |
| ช่วงอุณหภูมิ | 25/085/21 |
| ความถี่ในการทำงาน | 50/60เฮิร์ต |
| สายต่อสาย | 1760VDC |
| เส้นลงกราวด์ | 2200VDC |
| กระแสไฟรั่วสูงสุด | 250VAC/60HZ 1.0mA สูงสุด |
| ขั้นต่ำ | 5 ชิ้น |
| ท่าเรือ | เซินเจิ้น |
| เวลานำ | 5 ~ 15 วันทำการ |
คำอธิบาย:

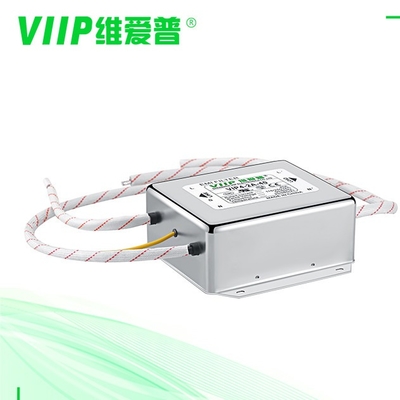

นี่คือตัวกรอง EMI เกรดทางการแพทย์ที่ออกแบบมาสำหรับอุปกรณ์จ่ายไฟ AC และระบบไฟฟ้า DC ที่ทำงานที่ 110V/220Vacให้ประสิทธิภาพการกรอง EMI ที่ได้รับการปรับปรุงเพื่อตอบสนองความต้องการที่เข้มงวดของการใช้งานทางการแพทย์
คุณสมบัติ:
• อินพุต 110Vac/220Vac, 50/60Hz
• พิกัดกระแสสูงสุด 20A
•การกรองสัญญาณรบกวน EMI แบบพิเศษสำหรับแหล่งจ่ายไฟทางการแพทย์
•ลดทอนได้ถึง 50dB สำหรับสนามไฟฟ้าที่แผ่ออกมา
•เคสขนาดกะทัดรัดพร้อมรูยึดสำหรับติดตั้งง่าย
• สารหน่วงการติดไฟ ปราศจากฮาโลเจน และเป็นไปตามข้อกำหนด RoHS
การใช้งาน:
•แหล่งจ่ายไฟทางการแพทย์สำหรับอุปกรณ์ X-ray, MRI, CT และอุปกรณ์ฟอกไต
•ระบบไฟฟ้ากระแสตรงสำหรับเครื่องมือผ่าตัด เตียง และอุปกรณ์ตรวจสอบ
•ป้องกันสัญญาณรบกวน EMI ที่เกิดจากอุปกรณ์อิเล็กทรอนิกส์กำลัง
• มั่นใจในความมั่นคงและปลอดภัยของอุปกรณ์ทางการแพทย์
•ตรงตามมาตรฐาน EMC ทางการแพทย์ระดับสากล ตัวกรองสายไฟ EMI นี้เหมาะกับแหล่งจ่ายไฟ AC/DC ทางการแพทย์และระบบช่วยชีวิตที่สำคัญต่างๆให้ประสิทธิภาพการกรองแบบพิเศษเพื่อลดการรบกวนทางแม่เหล็กไฟฟ้าที่อาจส่งผลต่อการทำงานและความน่าเชื่อถือของอุปกรณ์ทางการแพทย์
ข้อมูลจำเพาะสำหรับตัวกรองอีมี่เฟสเดียว:
ตัวกรอง AC เอนกประสงค์ที่มีช่วงความถี่การลดทอนที่ดี 150KHz-30MHz
ซีรีส์ VIP4 -1A และ VIP4 -1B เป็นตัวกรองโหมดทั่วไปแบบขั้นตอนเดียวที่มีฟลีตการกรองเกือบเหมือนกัน ต่างกันเพียงกระแสไฟที่ต่างกันเล็กน้อย
โครงสร้างที่กะทัดรัด อัตราส่วนต้นทุนประสิทธิภาพสูง ติดตั้งง่าย ปลอดภัย และเชื่อถือได้
นอกจากนี้ยังมีรุ่นไฟฟ้าแรงสูงที่สูงกว่า 380VAC
ตาราง
ตัวเลือกทางการแพทย์รุ่น (ประเภท H)
มีเวอร์ชันเฉพาะที่กำหนดเองตามคำขอ
| หมายเลขชิ้นส่วน | จัดอันดับปัจจุบัน [A] | 250VAC/50Hz @ 20C กระแสไฟรั่ว [mA] |
มิติทางกายภาพ | แผนผังไฟฟ้า | เทอร์มินัล | น้ำหนัก [กรัม] | ||
| สกรู | ขั้วต่อเทอร์มินัล | สายไฟ | ||||||
| VIP1-1A-01 | 1A | <0.5mA | รูปที่ 1 | รูปที่ 1 | - - - | - - - | 0 | 65 |
| VIP1-1A-03 | 3A | <0.5mA | รูปที่ 1 | รูปที่ 1 | - - - | - - - | 0 | 65 |
| VIP1-1A-06 | 6A | <0.5mA | รูปที่ 1 | รูปที่ 1 | - - - | - - - | 0 | 65 |
| VIP1-1A-10 | 10A | <0.5mA | รูปที่ 2 | รูปที่ 1 | - - - | 0 | - - - | 75 |
| VIP4-1B-06 | 6A | <1.0mA | รูปที่ 3/รูปที่ 4 | รูปที่ 2 | ม.4 | 0 | - - - | 140 |
| VIP4-1B-10 | 10A | <1.0mA | รูปที่ 3/รูปที่ 4 | รูปที่ 2 | ม.4 | 0 | - - - | 170 |
| VIP4-1B-20 | 20A | <1.0mA | รูปที่ 3/รูปที่ 4 | รูปที่ 2 | ม.4 | 0 | - - - | 170 |
| VIP4-1B-30 | 30A | <1.0mA | รูปที่ 5 | รูปที่ 2 | ม.6 | - - - | - - - | 320 |
| VIP4-1B-50 | สพธอ | <2.0mA | รูปที่ 5 | รูปที่ 2 | ม.6 | - - - | - - - | 600 |
| VIP4-1B-100 | 100A | <2.0mA | รูปที่ 5 | รูปที่ 2 | ม.8 | - - - | - - - | 1380 |
| VIP4-1B-150 | 150A | <2.0mA | รูปที่ 5 | รูปที่ 2 | เอ็ม 10 | - - - | - - - | 1900 |
| VIP4-1B-200 | 200A | <2.0mA | รูปที่ 5 | รูปที่ 2 | เอ็ม 10 | - - - | - - - | 1900 |
ตัวอย่าง
ค่าธรรมเนียมตัวอย่าง: เจรจาต่อรอง
เวลาตัวอย่าง: 2 ~ 5 วัน
การชำระเงิน
--- เงื่อนไขการชำระเงิน: Western Union, T / T
--- โปรดอย่าลืมทิ้งข้อมูลการติดต่อที่ถูกต้องสำหรับการจัดส่ง
คำถามที่พบบ่อย
เกี่ยวกับ วีไอพี
ถาม: คุณเป็น manafacturer หรือบริษัทการค้าหรือไม่
Shenzhen VIIP เป็น manafacturer สำหรับผลิตภัณฑ์ EMI/EMC ที่ตั้งอยู่ในเซินเจิ้น Guangdong China
เกี่ยวกับผลิตภัณฑ์
ถาม: คุณมีใบรับรองอะไรบ้างสำหรับผลิตภัณฑ์ของคุณ
เรามี CE ROHS FCC และอื่นๆ
ถาม: MOQ ของคุณคืออะไร
ขึ้นอยู่กับรายการต่าง ๆ เรามีคำขอ MOQ ต่ำ เนื่องจากเรามีคลังสินค้าขนาดใหญ่สำหรับใบสั่งสต็อก
ถาม: คุณสนับสนุนวิธีการจัดส่งแบบใดสำหรับการจัดส่ง
เรารองรับการขนส่งทางอากาศ ทางทะเล และทางรถไฟ
เกี่ยวกับการสั่งซื้อตัวอย่าง
ถาม: ฉันสามารถสั่งซื้อตัวอย่างสำหรับผลิตภัณฑ์ของคุณได้หรือไม่?
ตอบ: ได้ เรามีตัวอย่างผลิตภัณฑ์ รวมทั้งตัวอย่างแบบผสม
เกี่ยวกับบริการ
ถาม: การชำระเงินใดบ้างที่ยอมรับได้
ตอบ: เรายอมรับ T / T, Paypal, Western Union ect
ถาม: ฉันสามารถเยี่ยมชม บริษัท และโรงงานของคุณในประเทศจีนได้หรือไม่?
ตอบ: แน่นอนเรายินดีที่จะต้อนรับคุณในเซินเจิ้น ประเทศจีน และพาคุณชมสถานที่ทำงานของเรา
ตัวกรอง EMI และตัวกรอง RFI - เฟสเดียว
ตัวกรอง EMI อุตสาหกรรมแบบเฟสเดียวของ VIIP และตัวกรอง RFI ช่วยลดสัญญาณรบกวนทางไฟฟ้าที่เกิดจากอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ในอุตสาหกรรม โทรคมนาคม เชิงพาณิชย์ การทหาร และทางการแพทย์
ตัวกรอง EMI และ RFI เหล่านี้จะลดการรบกวนทางแม่เหล็กไฟฟ้าที่เกิดจากเมนตั้งแต่ 100 kHz ขึ้นไปจนถึงความถี่ที่สูงมากตัวกรอง EMI และตัวกรอง RFI ของ VIIP ถูกนำมาใช้เพื่อให้ผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์เป็นไปตามมาตรฐานแห่งชาติ (FCC) และมาตรฐานสากล EMC เช่น CE, VDE และอื่นๆ
ตัวกรอง EMI & RFI เหล่านี้ยังปกป้องวงจรอิเล็กทรอนิกส์ที่สำคัญในอุปกรณ์จากไฟกระชาก ไฟกระชาก ESD และการรบกวนในสิ่งแวดล้อมตัวกรองมีจำหน่ายทั่วไปตั้งแต่ 1 A ถึง 100 A
อย่างไรก็ตาม การออกแบบเหล่านี้สามารถแก้ไขได้อย่างง่ายดายเพื่อให้ตรงกับความต้องการกระแสสูงของคุณโดยเฉพาะที่สูงถึง 1,000 A
กรุณาติดต่อเราสำหรับความต้องการพิเศษของคุณ
|
|
