| ชื่อแบรนด์: | VIIP |
| เลขรุ่น: | VIP4-2B-20 |
| ขั้นต่ำ: | ต่อรองได้ |
| ราคา: | ต่อรองได้ |
| รายละเอียดการบรรจุ: | 33*33*18 |
| เงื่อนไขการจ่ายเงิน: | T / T, เวสเทิร์นยูเนี่ยน |
| หมายเลขรายการ | VIP4-2B-20 |
| ประเภทแพ็คเกจ | พื้นผิวติด |
| ความถี่ศูนย์ที่กำหนด | 10KHZ-30MHZ |
| การสูญเสียการแทรก | 60~90dB |
| อิมพีแดนซ์อินพุต | 50โอห์ม |
| พิกัดแรงดันไฟฟ้า | 110V/250V |
| จัดอันดับปัจจุบัน | 20A |
| อุณหภูมิสิ่งแวดล้อม | 40°ซ |
| อุณหภูมิ | 25/085/21 |
| ความถี่ในการทำงาน | 50/60เฮิร์ต |
| สายต่อสาย | 1760VDC |
| เส้นลงกราวด์ | 2200VDC |
| กระแสไฟรั่วสูงสุด | 250VAC/60HZ 0.8mA สูงสุด |
| ขั้นต่ำ | 5 ชิ้น |
| ท่าเรือ | เซินเจิ้น |
| เวลานำ | 5 ~ 15 วันทำการ |

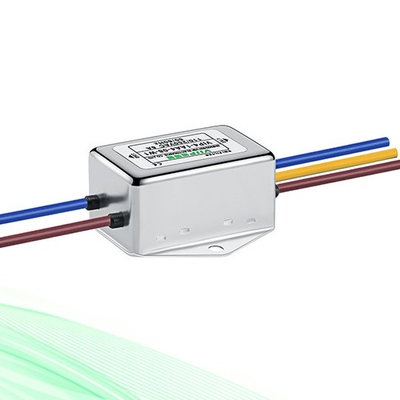

คุณสมบัติ:
• อินพุต 220Vac, 50/60Hz
•พิกัดกระแส 10A สูงสุด 15A เป็นเวลา 5 นาที
•การลดทอนสัญญาณรบกวน EMI สูงถึง 50dB จาก 10KHz ถึง 30MHz
• เคสโลหะที่ทนทานเพื่อการป้องกันและการกระจายความร้อนที่ดีขึ้น
•สารหน่วงไฟและเป็นไปตามข้อกำหนด RoHS
• ขนาดกะทัดรัดพร้อมรูยึดสำหรับติดตั้งได้ง่าย
การใช้งาน:
•ลู่วิ่ง จักรยานออกกำลังกาย เครื่องเดินวงรีและเครื่องกรรเชียงบก
• ป้องกันสัญญาณรบกวน EMI ที่เกิดจาก AC และชิ้นส่วนอิเล็กทรอนิกส์
• จัดหาแหล่งพลังงานที่สะอาดสำหรับวงจรควบคุมที่มีความละเอียดอ่อน
• ปรับปรุงประสิทธิภาพของอุปกรณ์และอายุการใช้งาน
• ตรงตามมาตรฐานข้อบังคับ EMC เพื่อการทำงานที่ปลอดภัยและเชื่อถือได้ แผ่นกรอง EMI นี้เหมาะกับอุปกรณ์ออกกำลังกายต่างๆ เช่น ลู่วิ่ง เพื่อลดสัญญาณรบกวน EMI จากสายไฟกล่องโลหะของมันให้การป้องกันและการกระจายความร้อนที่ดีขึ้นสำหรับความสามารถในการจัดการพลังงานสูงการลดทอนสัญญาณรบกวนอย่างมีนัยสำคัญในช่วง 10KHz ถึง 30MHz ช่วยให้มั่นใจในความแม่นยำและความเสถียรของมอเตอร์ขับเคลื่อนและระบบควบคุม
ข้อมูลจำเพาะ:
| หมายเลขชิ้นส่วน | จัดอันดับปัจจุบัน [A] | 250VAC/50Hz @ 20C กระแสไฟรั่ว [mA] |
มิติทางกายภาพ | แผนผังไฟฟ้า | เทอร์มินัล | น้ำหนัก [กรัม] | ||
| สกรู | ขั้วต่อเทอร์มินัล | สายไฟ | ||||||
| VIP4-2A-01 | 1A | <0.5mA | รูปที่ 2 | รูปที่ 1 | - - - | - - - | 0 | 95 |
| VIP4-2A-03 | 3A | <0.5mA | รูปที่ 2 | รูปที่ 1 | - - - | - - - | 0 | 95 |
| VIP4-2A-06 | 6A | <0.5mA | รูปที่ 2 | รูปที่ 1 | - - - | - - - | 0 | 95 |
| VIP4-2A-10 | 10A | <1.0mA | รูปที่ 4 | รูปที่ 1 | - - - | 0 | - - - | 170 |
| VIP4-2B-06 | 6A | <1.0mA | รูปที่ 4 | รูปที่ 2 | ม.4 | 0 | - - - | 170 |
| VIP4-2B-10 | 10A | <1.0mA | รูปที่ 4 | รูปที่ 2 | ม.4 | 0 | - - - | 170 |
| VIP4-2B-20 | 20A | <1.0mA | รูปที่ 4 | รูปที่ 2 | ม.4 | 0 | - - - | 321 |
| VIP4-2B -50 | 50A | <2.0mA | รูปที่ 5 | รูปที่ 2 | ม.6 | - - - | - - - | 1400 |
| VIP4-2B-100 | 100A | <2.0mA | รูปที่ 5 | รูปที่ 2 | ม.6 | - - - | - - - | 2543 |
| VIP4-2B-200 | 200A | <2.0mA | รูปที่ 5 | รูปที่ 2 | ม.8 | - - - | - - - | 3000 |
| VIP4-2C-01 | 1A | <0.5mA | รูปที่ 1 | รูปที่ 3 | เอ็ม 10 | - - - | 0 | 65 |
| VIP4-2C-03 | 3A | <0.5mA | รูปที่ 2 | รูปที่ 3 | เอ็ม 10 | - - - | 0 | 95 |
| VIP4-2C-06 | 6A | <1.0mA | รูปที่ 4 | รูปที่ 3 | ม.4 | 0 | - - - | 175 |
| VIP4-2C-10 | 10A | <1.0mA | รูปที่ 4 | รูปที่ 3 | ม.4 | 0 | - - - | 175 |
| VIP4-2C-20 | 20A | <1.0mA | รูปที่ 5 | รูปที่ 3 | ม.4 | - - - | - - - | 600 |
| VIP4-2C-50 | 50A | <2.0mA | รูปที่ 5 | รูปที่ 3 | ม.6 | - - - | - - - | 1600 |
แผนผังไฟฟ้า:
มิติทางกล (หน่วย: มม.)
คำถามที่พบบ่อย:
Q1: คุณเสนอผลิตภัณฑ์ที่กำหนดเองหรือไม่?
ตอบ: ได้ เราสามารถพัฒนาแม่พิมพ์ใหม่ได้ตามที่คุณต้องการหากคุณสามารถให้ตัวอย่างหรือภาพวาดและข้อมูลจำเพาะแก่เราได้
Q2: คุณเป็นโรงงานหรือไม่?
ตอบ: ใช่ เราเป็นผู้ผลิต ISO9001 ซึ่งเป็นการรวม R&D ตัวกรอง EMI การผลิตและการขายตั้งแต่ปี 2552
Q3: ระยะเวลาในการจัดส่งนานแค่ไหน?
ตอบ: เรารับประกันการจัดส่งที่รวดเร็วโดยทั่วไปจะใช้เวลา 2-5 วันสำหรับการสั่งซื้อขนาดเล็กหรือสินค้าสต็อก10 ถึง 15 สำหรับการผลิตจำนวนมากหลังจากได้รับการชำระเงินล่วงหน้าเวลาในการจัดส่งที่เจาะจงขึ้นอยู่กับรายการและปริมาณการสั่งซื้อของคุณกรุณาติดต่อสอบถามรายละเอียด.
Q4: แล้วเงื่อนไขการชำระเงินล่ะ?
A: เรามักจะต้องการ T/T ล่วงหน้าหากจำนวนเงินมากกว่า 5,000 ดอลล่าร์สหรัฐฯ เราสามารถเจรจาเกี่ยวกับเงื่อนไขการชำระเงินได้ เช่น มัดจำ 70% ล่วงหน้า 30% จ่ายก่อนส่งมอบ เป็นต้น
Q5: แล้วใบรับรองล่ะ?
A: ISO9001, CE, TUV, UL, ROHS, CQC, REACH เป็นต้น
เรามีไฟฟ้ากระแสสลับเฟสเดียวเพื่อให้เหมาะกับความต้องการของอุตสาหกรรมของคุณเราผลิตตัวกรอง RFI สำหรับการใช้งานด้านการบินและอวกาศ โทรคมนาคม การทหาร และการแพทย์ ตลอดจนอุตสาหกรรมอื่นๆ ที่หลากหลายเรามีประสบการณ์ในการผลิตตัวกรองหลายประเภท เช่น ตัวกรอง RFI เฟสเดียว ตัวกรองทางการแพทย์ ตัวกรองป้อนไฟฟ้า ตัวกรอง DC และตัวกรอง RFI สามเฟส ตัวกรองเฟสเดียวจาก Curtis Industries ใช้เพื่อลด EMI ในการใช้งาน 250VACตัวกรองเฟสเดียวของเรายอดเยี่ยมสำหรับหลายอุตสาหกรรม และมีให้เลือกสามประเภท ได้แก่ วัตถุประสงค์ทั่วไป ประสิทธิภาพสูง และแถบความถี่กว้างตัวกรอง RFI เหล่านี้เหมาะอย่างยิ่งสำหรับการลด EMI ในกองทัพ เครื่องใช้เชิงพาณิชย์ แหล่งจ่ายไฟแบบสวิตชิ่ง และการสื่อสารโทรคมนาคม
|
|
