| ชื่อแบรนด์: | VIIP WeiAiPu |
| เลขรุ่น: | VIP4-2B-10 |
| ขั้นต่ำ: | 1 ตัว |
| ราคา: | ต่อรองได้ |
| รายละเอียดการบรรจุ: | 33*33*18 |
| เงื่อนไขการจ่ายเงิน: | T/T |

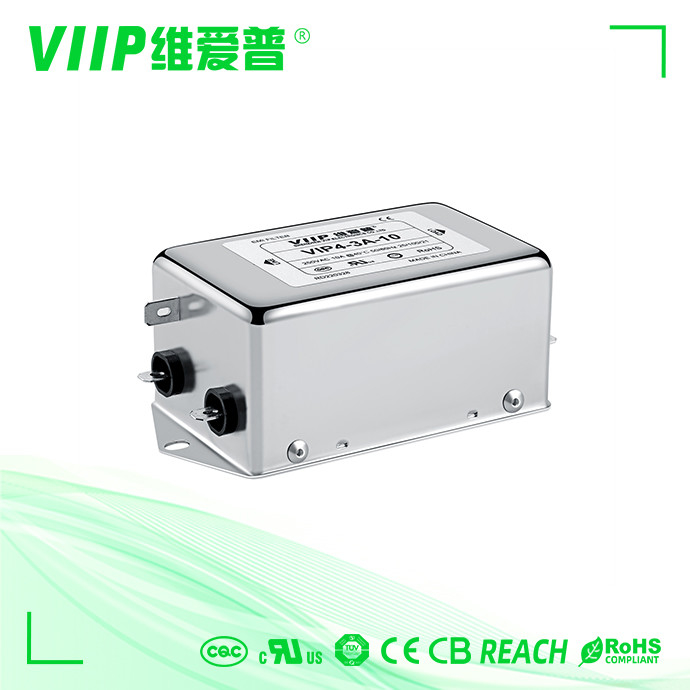

| รายการ | เครื่องกรอง EMC EMI |
| รุ่น | VIP4-2B-10 |
| สถานที่กําเนิด | จีน |
| ประเภทของแพคเกจ | สกรูมอนท์ |
| ความถี่ศูนย์เฉพาะ | 10K-30MHZ |
| การสูญเสียการใส่ | 60 ~ 90dB |
| อัมพาตทางเข้า | 50Ω |
| ความดันเฉพาะ | 110V/250V |
| ปัจจุบัน | 10A |
| อุณหภูมิ | 40°C |
| ระยะอุณหภูมิ | -25°C~+85°C |
| ความถี่ในการทํางาน | 50/60HZ |
| สายต่อสาย | 1760VDC |
| สายถึงพื้น | 2000VDC |
| ตัวอย่าง | มี |
| MOQ | 1 PCS |
| ราคา | การเจรจา |
| ระยะเวลา | 3 ~ 20 วันทําการ |
เครื่องกรอง EMC EMIลักษณะ:
1เครื่องกรองออนไลน์ของเราที่มีผลงานที่พิเศษ มีการลดความหนาแน่นของสัญญาณแบบทั่วไปและแบบแตกต่างกันอย่างมาก รวมถึงการกรองความถี่ต่ําที่มีประสิทธิภาพ
2เราให้ตัวเลือกปลายทางมากมาย ให้คุณความยืดหยุ่นในการเลือกที่เหมาะสมที่สุดกับความต้องการของคุณ
3.เราให้บริการหลากหลายชิ้นส่วนและการผสมผสานเพื่อตอบสนองความต้องการการทดสอบ EMC ที่แตกต่างกันของลูกค้าแต่ละคน
4เครื่องกรองของเรายังมีให้เลือกในระบบ 380VAC เพื่อให้มีความเข้ากันได้กับระบบไฟฟ้าหลายสาย
เครื่องกรอง EMC EMIการใช้งาน:
1อุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์
2. มอเตอร์เซอร์โวโฟสเดียว
3อุปกรณ์ Datacom
4. อุปกรณ์ทันตแพทย์
5. จุดชาร์จ / อุปกรณ์
6รถไฟฟ้า
7ระบบเก็บพลังงาน
เครื่องกรอง EMC EMIรายละเอียด:
| ส่วนที่ไม่ | อัตราการกระแสไฟฟ้า | 250VAC/50Hz @ 20C กระแสการรั่วไหล [mA] |
มิติทางกายภาพ | แผนการไฟฟ้า | ทอร์มิเนล | น้ําหนัก [g] | ||
| สกรู | บล็อกปลายทาง | สาย | ||||||
| VIP4-2A-01 | 1A | <0.5mA | รูปที่ 2 | รูปที่ 1 | - - | - - | 0 | 95 |
| VIP4-2A-03 | 3A | <0.5mA | รูปที่ 2 | รูปที่ 1 | - - | - - | 0 | 95 |
| VIP4-2A-06 | 6A | <0.5mA | รูปที่ 2 | รูปที่ 1 | - - | - - | 0 | 95 |
| VIP4-2A-10 | 10A | <1.0mA | รูปที่ 4 | รูปที่ 1 | - - | 0 | - - | 170 |
| VIP4-2B-06 | 6A | <1.0mA | รูปที่ 4 | รูปที่ 2 | M4 | 0 | - - | 170 |
| VIP4-2B-10 | 10A | <1.0mA | รูปที่ 4 | รูปที่ 2 | M4 | 0 | - - | 170 |
| VIP4-2B-20 | 20A | <1.0mA | รูปที่ 4 | รูปที่ 2 | M4 | 0 | - - | 321 |
| VIP4-2B -50 | 50A | <2.0mA | รูปที่ 5 | รูปที่ 2 | M6 | - - | - - | 1400 |
| VIP4-2B-100 | 100A | <2.0mA | รูปที่ 5 | รูปที่ 2 | M6 | - - | - - | 2000 |
| VIP4-2B-200 | 200A | <2.0mA | รูปที่ 5 | รูปที่ 2 | M8 | - - | - - | 3000 |
| VIP4-2C-01 | 1A | <0.5mA | รูปที่ 1 | รูปที่ 3 | M10 | - - | 0 | 65 |
| VIP4-2C-03 | 3A | <0.5mA | รูปที่ 2 | รูปที่ 3 | M10 | - - | 0 | 95 |
| VIP4-2C-06 | 6A | <1.0mA | รูปที่ 4 | รูปที่ 3 | M4 | 0 | - - | 175 |
| VIP4-2C-10 | 10A | <1.0mA | รูปที่ 4 | รูปที่ 3 | M4 | 0 | - - | 175 |
| VIP4-2C-20 | 20A | <1.0mA | รูปที่ 5 | รูปที่ 3 | M4 | - - | - - | 600 |
| VIP4-2C-50 | 50A | <2.0mA | รูปที่ 5 | รูปที่ 3 | M6 | - - | - - | 1600 |
สัญลักษณ์ไฟฟ้า
ขนาดกล ((หน่วย: mm)
บริษัทของเรา
1ปรับแต่ง: เรามีทีมงาน R & D ที่มืออาชีพ; เป้าหมายของเราคือเราจะไม่ปล่อยให้ลูกค้า
ใช้เงินเพิ่มเติม
2.บริษัทที่ลงทะเบียน: บริษัทเทคโนโลยีสูงแห่งชาติ การรับประกันแบรนด์ คุณภาพที่น่าเชื่อถือ และเรามีการรับรองสินค้าที่เกี่ยวข้อง
3.การทดสอบการแก้ไข: เราร่วมมือกับห้องปฏิบัติการวิจัยวิทยาศาสตร์ชั้นนําเพื่อให้บริการฟรี
การสนับสนุนทางเทคนิคการแก้ไข EMC, ตัวอย่าง; และการทดสอบการนําเสนอฟรี
4การผลิตขนาดใหญ่: เทคโนโลยีอัตโนมัติ การผลิตขนาดใหญ่ ราคาดี บริการดีเยี่ยม
สารกรอง 4 ประเภทคืออะไร
เครื่องกรองประเภทหลัก 4 ชนิดคือ
เครื่องกรองผ่านต่ํา: อนุญาตให้ความถี่ต่ํากว่าความถี่ตัดที่แน่นอนผ่านไปในขณะที่ลดความถี่เหนือการตัด.
เครื่องกรองผ่านสูง: อนุญาตให้ความถี่ที่เกินความถี่ตัดบางส่วนผ่านไปในขณะที่ลดความถี่ต่ํากว่าความถี่ตัด
เครื่องกรองผ่านวงความถี่: ทําให้ช่วงความถี่เฉพาะหนึ่งที่เรียกว่าช่วงความถี่ผ่าน สามารถผ่านไปโดยการลดความถี่ที่อยู่ภายนอกช่วงนี้
เครื่องกรองปิดวงจร (ที่รู้จักกันอีกอย่างคือ เครื่องกรอง notch): ช่วยลดความถี่ของช่วงความถี่เฉพาะหนึ่งที่รู้จักกันในชื่อ stopband ในขณะที่อนุญาตให้ความถี่ที่อยู่นอกช่วงนี้ผ่านไป
เครื่องกรองเหล่านี้ถูกใช้ในระบบอิเล็กทรอนิกส์ต่างๆ และการใช้งานในการประมวลสัญญาณ เพื่อควบคุมความถี่ของสัญญาณ
|
