แกนเฟอร์ไรต์ EMI
>
V180322H EMI เฟริทคอร์สําหรับแยกแทรนฟอร์เมอร์กระแสไฟฟ้า Eddy

V180322H EMI เฟริทคอร์สําหรับแยกแทรนฟอร์เมอร์กระแสไฟฟ้า Eddy

ชื่อแบรนด์: VIIP
เลขรุ่น: V180322H
ขั้นต่ำ: 100 ชิ้น
ราคา: ต่อรองได้
เงื่อนไขการจ่ายเงิน: T/T, Western Union
ข้อมูลรายละเอียด
สถานที่กำเนิด:
จีน
ได้รับการรับรอง:
Rohs Reach
วัสดุ:
นิซน์
ชื่อสินค้า:
วัสดุเฟอร์ไรต์
การใช้งาน:
สำหรับหม้อแปลง
รุ่น:
V180322H
สามารถในการผลิต:
5k เป็นเวลาหนึ่งสัปดาห์
เน้น:

เครื่องแปลง EMI เฟริทคอร์

,

V180322H EMI เฟริทคอร์

,

การแยกเอดดี้ทรานฟอร์เมอร์ EMI เฟริทคอร์

คําอธิบายสินค้า

EMI แทรนสฟอร์เมอร์เฟอริตคอร์เฟอริตเฟอริตโตรอยด์คอร์เฟอริต



รายละเอียดรวดเร็ว

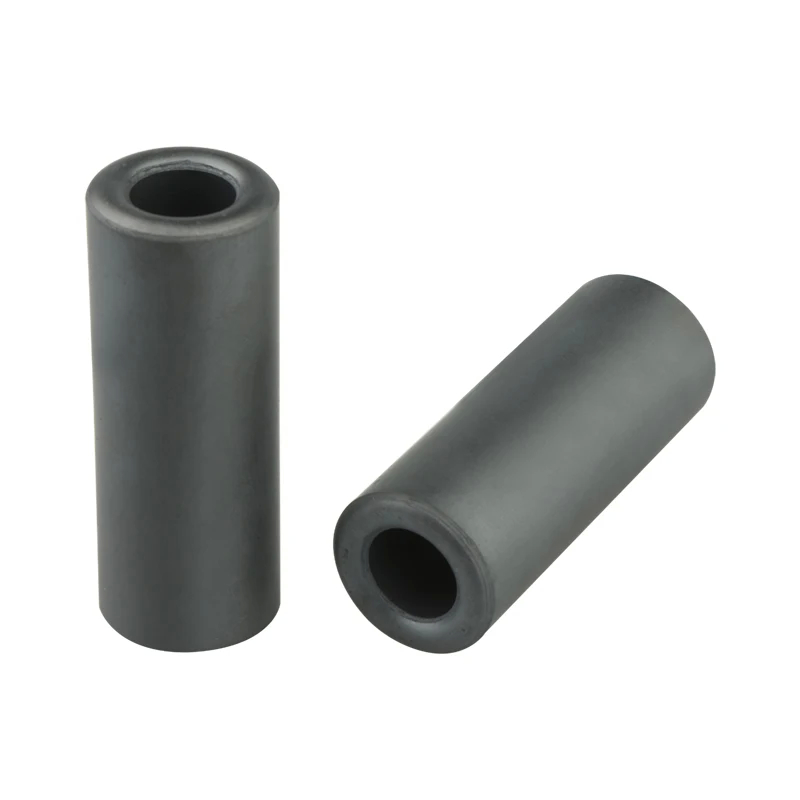

  • 1.รุ่น:แกนแทรนฟอรเมอร์เฟอริต / แหวนเฟอริตแยกแยก
  • 2เลขส่วน: V180322H
  • 3ขนาด:OD=17.42mm ID=9.53mm H=28.58mm
  • MOQ: 100 ชิ้น

ขนาด (mm)



V180322H EMI เฟริทคอร์สําหรับแยกแทรนฟอร์เมอร์กระแสไฟฟ้า Eddy 0

A 17.42 ± 0.5 มม.
B 28.58 土 0.75 มิลลิเมตร
C 9.53 ± 0.3 มิลลิเมตร

คําอธิบาย:



นี่คือแหวนเฟอริต ไม่ใช่แม่เหล็ก มันไม่มีแม่เหล็ก

มันมีลักษณะของการแยกกระแสหมุนเวียน, ความสามารถในการผ่านต่ําและการขัดขวาง






คุณสมบัติไฟฟ้า



项目 ทดสอบรายการ

+

性能电气

ลักษณะไฟฟ้า

尺寸 ((单位: 毫米)

ขนาด (หน่วย:皿)

Q L Zl Z2 Z3 Z4 A B c D E F
    144REF 214 410REF   17. 42 28.58 9, 53
    / / /   0. 5 0. 75 0.3
      /   /   0. 5 0. 75 0.3
1     138. 6 218. 2 441. 2   17. 30 28.30 9. 35
2     140. 2 228.4 440.4   17. 40 28.40 9. 37
3     140. 0 228. 2 438.2   17. 20 28.20 9.40
4     139. 7 223. 0 439.0   17. 29 28.32 9.43
5     140. 4 218. 6 440.6   17. 35 28.34 9.41
6     138. 2 218.4 441. 4   17. 36 28.28 9.45
7     139. 3 219. 1 441. 1   17. 144 28.25 9. 38
8     138.8 220.8 438.8   17. 28 28.33 9. 36
9     139. 9 221. 6 438.6   17. 27 28.29 9.44
10     140. 1 220.4 439.4   17. 19 28.31 9.41
x     139. 52 221. 67 439.87   17. 30 28.30 9.40
Y I N     y y y   y y y



รายละเอียด:

V180322H EMI เฟริทคอร์สําหรับแยกแทรนฟอร์เมอร์กระแสไฟฟ้า Eddy 1



การใช้งาน:

ใช้กันอย่างแพร่หลายในเครื่องแปลงพลังงาน เครื่องแปลงกระแสไฟฟ้า เครื่องแปลงเครื่องมือ เครื่องชักชะมัด เครื่องกดดัน เครื่องปรับระดับความดัน และเครื่องควบคุม เครื่องแปลงการปั่น เครื่องแปลงวงจรความกว้างเครื่องกรองเป็นต้น









V180322H EMI เฟริทคอร์สําหรับแยกแทรนฟอร์เมอร์กระแสไฟฟ้า Eddy 2



เราจะเลือกคลิปบนแกนเฟอริตอย่างไร

เมื่อเลือกแกนเฟอริทคลิป-ออนสําหรับการยับยั้ง EMI, มีปัจจัยหลายอย่างที่จะพิจารณาเพื่อให้แน่ใจว่าแกนมีประสิทธิภาพสําหรับการใช้งานเฉพาะเจาะจง.

กว้างของเคเบิล: เลือกแกนเฟอริทที่เข้ากันได้กับกว้างของเคเบิลหรือสายที่มันจะติดตั้งดังนั้นมันจึงสําคัญที่จะเลือกแกนที่สามารถคลิปไว้อย่างมั่นคงกับสายไฟฟ้าโดยไม่ต้องเป็นอ่อนเกินไปหรือแน่นเกินไป.

ระยะความถี่: กําหนดระยะความถี่ของความรบกวนทางแม่เหล็กไฟฟ้าที่ต้องการถูกยับยั้งวัสดุเฟอริทที่แตกต่างกันและการออกแบบแกนถูกปรับปรุงให้เหมาะสมกับช่วงความถี่เฉพาะเลือกแกนเฟอริทที่เหมาะสมกับช่วงความถี่ของ EMI ที่ต้องการที่จะบรรเทา

วัสดุและความคืบหน้า: หน่วยฟีริทมีในวัสดุที่แตกต่างกันและมีลักษณะความคืบหน้าที่แตกต่างกันวัสดุและอุปสรรคของแกนเฟอริทควรถูกเลือกขึ้นอยู่กับประเภทของ EMI และอุปสรรคของสายไฟฟ้าหรือวงจรคอร์เฟอริตอัดอัดสูงกว่ามีประสิทธิภาพในการกดดัน EMI ความถี่สูง
